Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки мощностью от 450 до 2600 кВт.
| Артикул: | 17770010 |
| Тепловая Мощность Мин: | 450 кВт |
| Тепловая Мощность Макс: | 2600 кВт |
| Расход Газа (метан) Мин: | 45 нм³/ч |
| Расход Газа (метан) Макс: | 260 нм³/ч |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двухступенчатая |
| Размер упаковки Д х Ш х В (мм): | 1080x770x700 |
| Вес НЕТТО/БРУТТО (кг): | 89/108 |
Технические и функциональные характеристики
- Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
- Функционирование на двух прогрессивных ступенях/модуляционное.
- Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Образование газовоздушной смеси в воздуходувной трубе.
- Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).
- Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
- Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным управлением.
- Закрытие воздушной заслонки в положении покоя.
- Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
- Электрический щит класса защиты IP55.
- Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
- теплогенераторам.
- Высокое модуляционное соотношение: 1:5.
Конструктивные характеристики
- Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
- Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Окошко для контроля пламени.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с электронным управлением.
- Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.
- Проверка наличия пламени через ионизацию электродов.
- Высоконадежные разъемы для соединения с газовой рампой.
- 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Электропроводка класса защиты IP44.
- Центробежный вентилятор из легкого сплава алюминия.
- Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
- Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.
- Электрический щит выполнен из легкого сплава алюминия.
- Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки посредством дисплея.
- Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.
- Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.
Размеры горелки:
|
A мм |
А1 мм |
А2 мм |
В1 мм |
В2 мм |
В5 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
700 |
280 |
420 |
400 |
160 |
200 |
1320 |
200-450 |
250 |
219 |
320 |
320 |
280-370 |
M12 |
255 |
Соответствие горелка рампа:

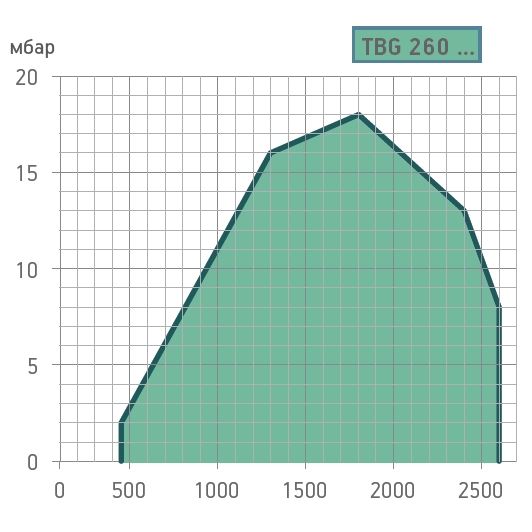

Рабочий диапазон горелки (график):
|
Вид газа |
Кривая на графике |
Версия |
P.Max** мбар |
Исполн. |
Газовая рампа Код. |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
ПРИР. |
183A |
CE/EXP |
360 |
CTV |
19990562
|
в комплекте |
- |
в комплекте |
D2 |
|
ПРИР. |
183B |
CE/EXP |
500 |
CTV |
19990524
|
в комплекте |
- |
в комплекте |
D2 |
|
ПРИР. |
183C |
CE/EXP |
500 |
CTV |
19990525
|
в комплекте |
- |
в комплекте |
D2 |
|
ПРИР. |
183D |
CE/EXP |
500 |
CTV |
19990526
|
в комплекте |
- |
в комплекте |
D2 |
|
Вид газа |
Версия |
P.Min* мбар. |
Исполн. |
Газовая рампа Код |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
|
LPG |
CE/EXP |
30 |
CTV |
19990524
|
в комплекте |
- |
в комплекте |
D2 |
|
|
|
|
|
|
|
|
||||
Стандартная комплектация
Примечания
4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
*) Минимальное давление на входе в рампу, не обходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**) Максимальное давление газа на входе в регулятор давления
в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
