Газовая горелка BALTUR TBG 120 ME

Горелка газовая TBG 120 ME Отложить подумать
Код товара: 18958
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки мощностью от 240 до 1200 кВт.

Артикул: 17570020
Тепловая Мощность Мин: 240 кВт
Тепловая Мощность Макс: 1200 кВт
Расход Газа (метан) Мин: 24,1 нм³/ч
Расход Газа (метан) Макс: 121 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 1080x770x700
Вес НЕТТО/БРУТТО (кг): 66/87

Технические и функциональные характеристики

Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
Функционирование на двух прогрессивных ступенях/модуляционное.
Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40
(заказывается отдельно вместе со специальным набором для модуляции).
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Образование газовоздушной смеси в воздуходувной трубе.
Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих
веществ, в частности оксидов азота (Nox).
Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).
Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным
управлением.
Закрытие воздушной заслонки в положении покоя.
Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
Электрический щит класса защиты IP55.
Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
теплогенераторам.
Высокое модуляционное соотношение: 1:5.


Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой,
позволяющей получить оптимальную линейность открытия воздушной заслонки.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Окошко для контроля пламени.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с
электронным управлением .
Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального
давления, регулятором давления и газовым фильтром.
Проверка наличия пламени через ионизацию электродов.
Высоконадежные разъемы для соединения с газовой рампой.
7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем
для управления второй ступенью или электронным регулятором мощности.
Подготовлена для подключения к микроамперметру с ионизационным кабелем.
Электропроводка класса защиты IP44.
Центробежный вентилятор из легкого сплава алюминия.
Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
оптимальная линейность открытия воздушной заслонки.
Электрический щит выполнен из легкого сплава алюминия.
Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и
тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки
посредством дисплея.
Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный
микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.
Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

610

240

370

380

160

160

1315

200-450

224

219

320

320

280-370

M12

235

Соответствие горелка рампа:

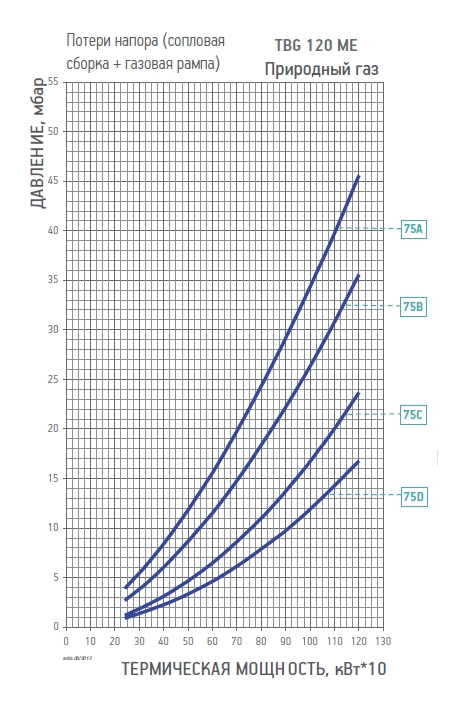

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

75A

CE/EXP

360

CTV



19990558



в комплекте

96000007

в комплекте

D2

ПРИР.

75B

CE/EXP

360

CTV



19990559



в комплекте

-

в комплекте

D2

ПРИР.

75C

CE/EXP

500

CTV



19990524



в комплекте

-

в комплекте

D2

ПРИР.

75D

CE/EXP

500

CTV



19990525



в комплекте

-

в комплекте

D2

Вид газа

Версия

P.Min* мбар.

Исполн.

Газовая рампа Код

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

LPG

CE/EXP

30

CTV



19990558



в комплекте

96000007

в комплекте

D2













Стандартная комплектация

Комплект крепления горелки к котлу.

Примечания

4) Автоматическое перекрытие доступа воздуха в топку при остановке
работы горелки
***) Максимальное давление газа на входе в регулятор давления
Теплотворная способность природного газа при 0°C, 1013 мбар:
Hi=35,80 МДж/м3 = 8550 ккал/м3
