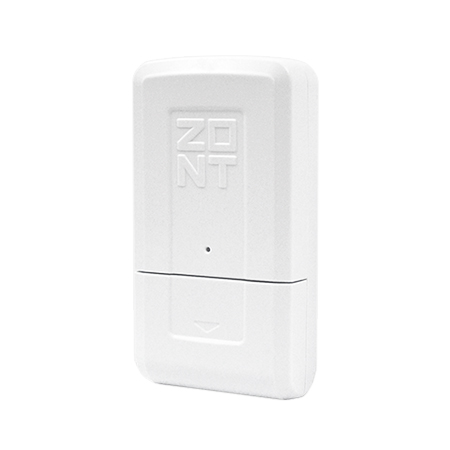

Универсальный адаптер цифровых шин (ECO)

Универсальный адаптер цифровых шин (ECO) Отложить подумать
  • Страна бренда: Россия
Номер в каталоге: ML00005653
Код товара: 61267
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Универсальный адаптер цифровых шин предназначен для подключения термостатов и контроллеров ZONT к газовым и электрическим котлам, работающим по цифровым протоколам OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien – проверить наличие шины в конкретной модели котла можно в Совместимости котлов с ZONT.

Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

  • с котла считываются технические параметры его работы и сервисные установки;
  • на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

  • фактическая температура теплоносителя;
  • фактическая температура ГВС;
  • сервисные значения диапазона работы котла на Отопление и ГВС;
  • фактический уровень модуляции горелки;
  • фактической значение давления теплоносителя;
  • температура обратного потока;
  • заданные значения температур теплоносителя и ГВС;
  • признаки работы котла на отопление и ГВС.

При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности универсального адаптера:

  • Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н1000+ PRO, Н2000+ PRO) для управления несколькими котлами;
  • Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса www.zont-online.ru.

Важно! По цифровой шине работают не все котлы вышеуказанных производителей. Проверьте совместимость работы конкретной модели с оборудованием ZONT в разделе Совместимость котлов с ZONT (перейти в раздел).

При использовании адаптера с отопительными приборами ZONT:

— вы уверены в работоспособности своего котла;

— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;

— вы экономите на энергоносителях от 35%.

Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина).

Техническая информация

Функционал:

Подходит к устройствам:

  • ZONT SMART
  • ZONT SMART NEW
  • ZONT SMART 2.0
  • ZONT H-1
  • ZONT H-2
  • ZONT H-1V
  • ZONT H-1V NEW
  • ZONT H-1V.01
  • ZONT H-1V.02
  • ZONT H-1000
  • ZONT H-2000
  • ZONT H1000+
  • ZONT H2000+
  • ZONT H700+ PRO
  • ZONT H1000+ PRO
  • ZONT H2000+ PRO

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

  • Отображение и контроль текущего состояния котла, его рабочих параметров
  • Отображение и контроль текущей и целевой температуры в помещении (теплоносителя)
  • ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу
  • Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла

Внимание! При питании от резервного аккумулятора термостат котлом не управляет!

Оповещение владельца котла:

  • при отклонении текущей температуры от заданных режимом работы пороговых значений;
  • при аварии и неисправности котла;
  • при неисправности подключенных датчиков температуры.

Запись и хранение истории событий (за последние 3 месяца):

  • время работы котла и мониторинг измеряемых температур;
  • время появления аварий и ошибок в работе котла;
  • время пропадания и восстановления основного напряжения питания;
  • время входящих звонков и текст входящих смс сообщений;
  • дата обновления ПО и номер текущей версии ПО.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленного значения настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.

Адаптер подключается к специальному разъему электронной платы котла системы отопления. Для того, чтобы правильно определить место подключения внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.

Технические характеристики:

Напряжение питания 10-28 В
Максимальный потребляемый ток 30 мА
Интерфейсы подключения к котлу OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien
Интерфейс подключения к термостату или контроллеру K-Line, RS-485
Температурный диапазон работы от -30 до +55 °С
Время выхода на рабочий режим не более 5 сек
Средний срок службы 7 лет
Габаритные размеры 95 х 55 х 23 мм
Масса, не более 0,100 кг
Крепление на стену
