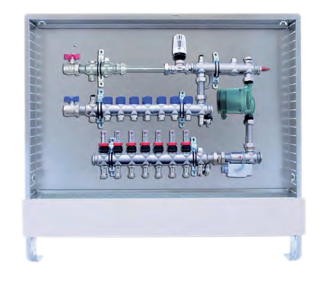

Шкаф Hansa FBR 6305-H4

Горизонтальное подключение

Применение:

• Для комбинированного подключения радиаторов (ОТ) и тёплого

пола (ТП) с автономной циркуляцией

• 2-10 отопительный контуров

• Диапазон регулирования постоянной температуры (ТП) 20-50°C

• Обогреваемая площадь до 200 м2

Подающий коллектор ОТ: без запорной арматуры

Обратный коллектор ОТ: со встроенными запорнорегулировочными вентилями (Kvs = 2,45 м³/час)

Подающий коллектор ТП: со встроенными расходомерами

(0,5-5 л/мин) с memory функцией соответствует DIN EN 1264-4;

Обратный коллектор ТП: со встроенными термостстическими вентилями.

В комплекте поставки:

• 1 проходной клапан ½“ (kv = 3,89) для регулировки подающей температуры ТП

• 1 Термометр 0-80°C на подающей линии ТП

• 1 Энергоэффективный насос HANSA Delta 35 -15 s  (монтажная длина 130 мм)

• 1 обратный клапан DN32

• 1 Сторож макс. температуры (STB)

• 1 Байпасный вентиль (kvs =3,89 m³/h)

• 2 ручных воздухоудалителя ½“

• 2 сливных крана ½“ (SFE)

• 2 кронштейна со звукоизолирующими хомутами

Всё смонтировано в шкафу тип 110 UP-ST для скрытого монтажа (оцинкованное исполнение, глубина 110-150 мм). Запаковано в защитную картонную коробку.

Первичная сторона: шаровые клапаны ¾“ ВР с разъёмным резьбовым соединением

Вторичная сторона:

3/4’’НР, с коническим уплотнением (евроконус)

Технические характеристики:

• Шкаф Ш х В в мм: 875 x 710
