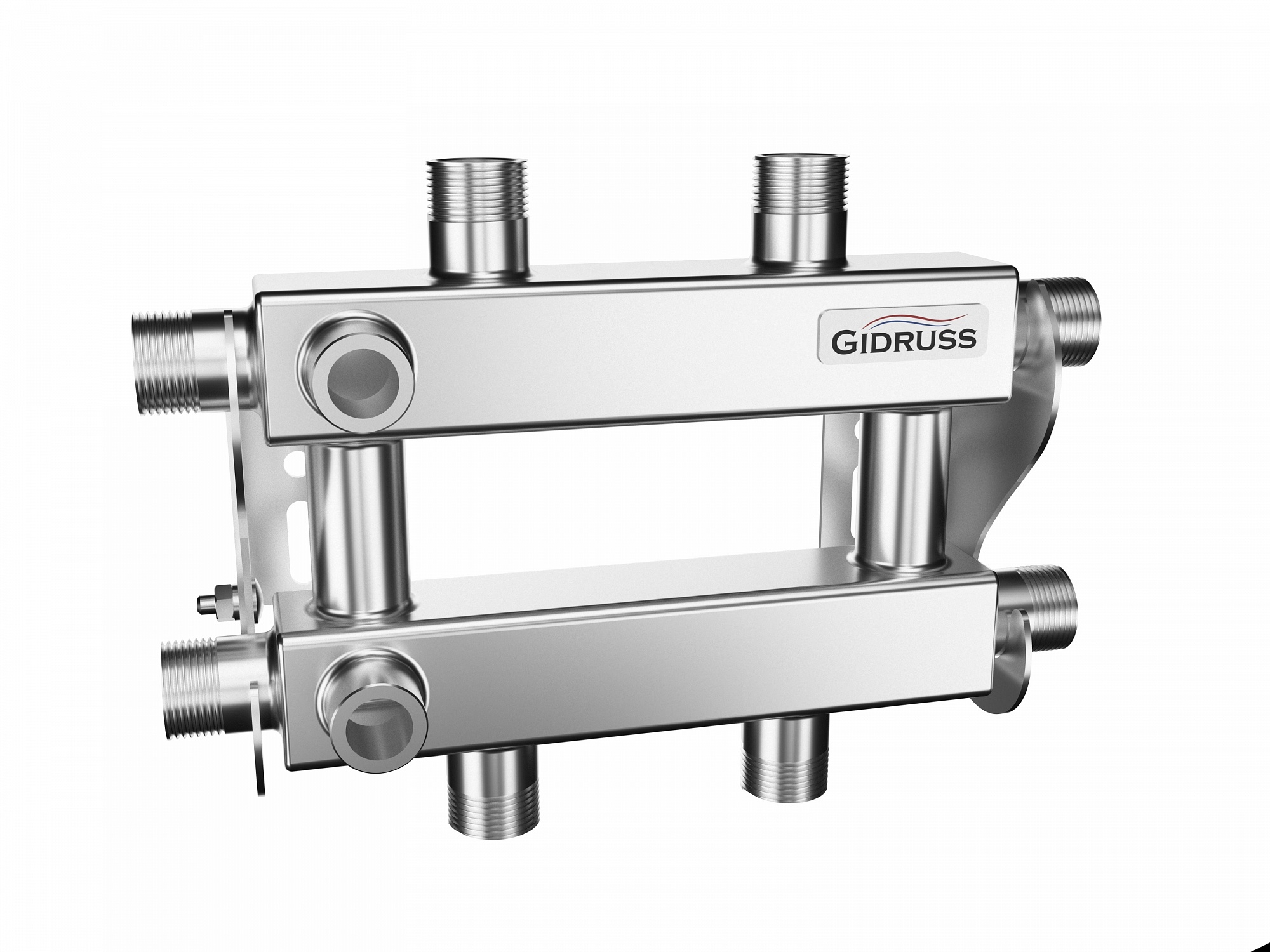

Кольцевой коллектор для отопления на 2 контура RMSS-40-2 (G ¾″, 90 мм)

Кольцевой коллектор на 2 + 1 контура предназначен для обвязки систем отопления частных домов до 250 м² на базе настенных котлов.

Кольцевой коллектор или гидрострелка?

Если Вы проводите ремонт отопления или полную реконструкцию котельной, то кольцевой коллектор лучшее решение, особенно когда в системе используется однотрубная система обвязки радиаторов, требующая повышенного расхода теплоносителя. Основной недостаток кольцевого коллектора это падение температуры от контура к контуру по направлению движения теплоносителя в кольце, что задает порядок подключения сначала высокотемпературных потребителей, а затем теплого пола, что в большинстве случаев потребует перехлеста трубопроводов и как следствие добавление лишних соединений и перерасхода трубы, поэтому при монтаже новых систем лучше использовать изделие лишенное этих недостатков: коллектор с гидрострелкой BMSS-40-3DU.

Как подключить настенный котел к кольцевому коллектору с двумя контурами?

• Котел можно подключать как слева так и справа.
• Котловую подачу можно подключать как к верхнему, так и к к нижнему патрубку.
• Коллектор можно устанавливать в любом пространственном положении даже вертикально под котлом, тогда потребители можно подводить слева и справа.

Как подключить 2 - 3 потребителя к кольцевому коллектору?

1. Радиаторы подключаются первыми по направлению движения теплоносителя в кольце через насосные группы:
   • Для прямого подключения с температурой котла заказывайте NGSS-20;
   • Для автоматической регулировки температуры заказывайте NGSS-20C;
   • Для небольшого кол-ва радиаторов (уточняется в проекте) с ручной регулировкой температуры заказывайте: NGSS-20CTS (35-60°С).
2. Теплые полы следует подключать после радиаторов по потоку теплоносителя с помощью смесительных насосных групп:
   • Для автоматической регулировки температуры заказывайте NGSS-20C;
   • Для классической конструкции теплых полов небольшой площади (уточняется в проекте) с ручной регулировкой заказывайте NGSS-20CTS (20-43°С);
   • Для толстых стяжек, отопления только полами или для фундаментов УШП с ручной регулировкой температуры заказывайте: NGSS-20CTS (35-60°С).
3. Боковой контур так же можно использовать для подключения радиаторов и теплых полов, но только с ручным включением/выключением путем перекрытия отсечных кранов.

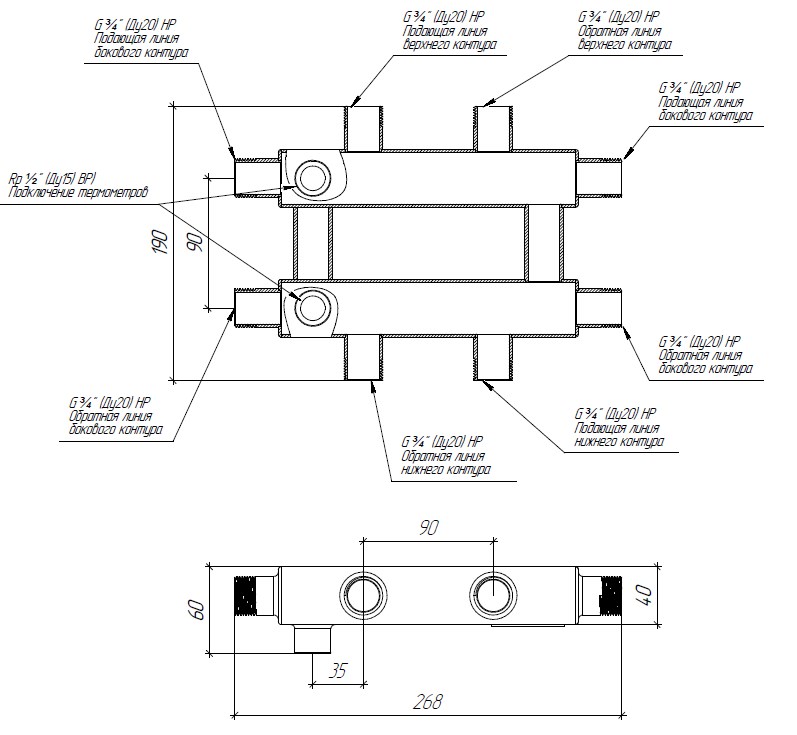

Технические характеристики:

• Материал исполнения - Нержавеющая сталь AISI 304
• Количество контуров - 3
• Максимальная подача, м³/ч - 1.7
• Мощность максимальная, кВт - 30
• Магистральное присоединение - G ¾″ (НР)
• Подключения потребителей - G ¾″ (НР)
• Доп. присоединение - Rp ½″ (ВР)
• Вылет от стены, мм - 50-65
• Размер упаковки (ДхШхВ) - 268х60х190
