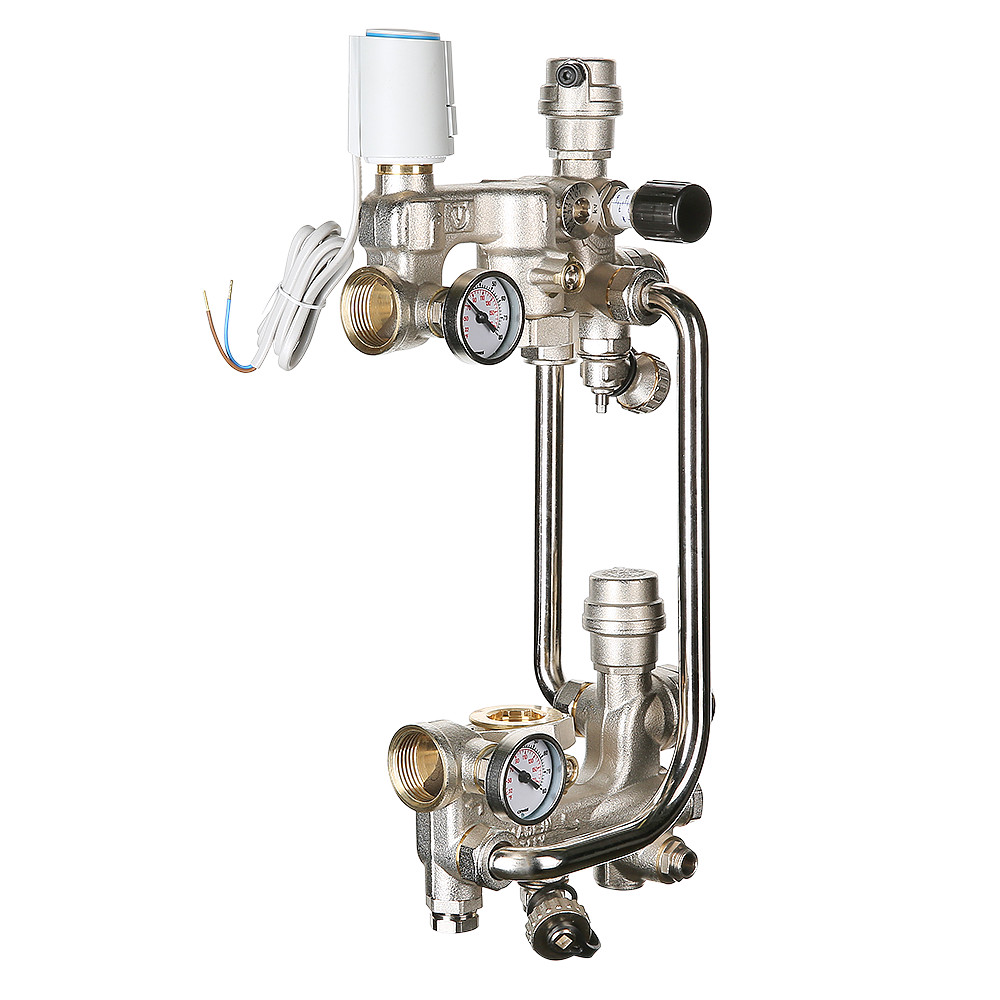

Насосно-смесительный узел с сервоприводом, без насоса, монтажная длина насоса 180 мм (C)

(VT.COMBI.S) В насосно-смесительном узле для водяного теплого пола VALTEC COMBI.S.180.M приготовление теплоносителя с температурой, пониженной относительно температуры прямой линии первичного контура, происходит за счет подмеса жидкости из обратной линии вторичного контура. Регулирование осуществляется двухходовым клапаном, установленным на подающей линии первичного контура и оснащенным электротермическим сервоприводом VT.TE3041.0.024 (модель узла VT.COMBI.S.180M) или VT.TE3043.0.24 (VT.COMBI.S.180C).

Данная комплектация рассчитана на совместную работу с универсальными контроллерами для смесительных узлов VT.K400 или VT.K500.

Управление приводом осуществляется по ШИМ (широтно-импульсная модуляция) сигналу от контроллеров VT.K400 или VT.K500. ШИМ-сигнал позволяет обеспечить плавное пропорциональное ПИД-регулирование, при этом стоимость двухпозиционного привода гораздо ниже стоимости привода с аналоговым управлением.

Другие основные элементы узла:

• балансировочный клапан вторичного контура (задает соотношение количества теплоносителя, поступающего из обратной линии вторичного контура и подающей линии первичного контура);
• балансировочный клапан первичного контура (позволяет произвести гидравлическую увязку узла с остальными элементами системы отопления);
• байпас с регулируемым перепускным клапаном;
• встроенные шаровые краны для перекрытия циркуляционного насоса;
• автоматические воздухоотводчики;
• сдвоенные ниппели для присоединения к коллекторной группе;
• два погружных термометра (температуру теплоносителя, поступающего в теплый пол, показывает дисплей контроллера);
• дренажная арматура.
