Особенности

Двухступенчатая горелка с диапазоном мощности от 348 до 916 кВт.

Артикул:	55380010
Тепловая Мощность Мин:	348 кВт
Тепловая Мощность Макс:	916 кВт
Минимальный Расход Мазута кг/ч:	31
Максимальный Расход Мазута кг/ч:	82
Расход Газа (метан) Мин:	35 нм³/ч
Расход Газа (метан) Макс:	92 нм³/ч
Электропитание:	3ф 400В
Тип регулировки:	Двухступенчатая
Вязкость Топлива °E:	7
Размер упаковки Д х Ш х В (мм):	1730x1030x880
Вес НЕТТО/БРУТТО (кг):	125/180

Технические и функциональные характеристики

Горелка для газа/тяжелых нефтепродуктов.

Двуступенчатая (высокое/низкое пламя).

Способна работать с любым типом камеры сгорания.

Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.

Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной

трубе.

Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости

демонтажа горелки с котла.

Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для

предотвращения рассеивания тепла в дымоход.

Оборудование для автоматического переключения топлива.

COMIST 72 N

Возможность связи трубопровода газовой горелки с устройством контроля уплотнения клапана.

Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним

линейным фильтром и двумя форсунками.

Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.

Высокоэффективный центробежный вентилятор.

Впускное устройство для воздуха горения с устройством регулировки потока.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Трехфазный электромотор для вентилятора и другой для насоса.

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.

Проверка наличия пламени через UB фотоэлемент.

Контрольная панель, состоящая из переключателей стоп/выкл.,переключателя 1/2 ступени, резисторов предварительного

нагрева, переключателя смены топлива, индикаторов работы, блокировки и использования топлива.

Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени.

Уровень защиты электроустановки IP40.

COMIST 72 N

Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором

давления и газовым фильтром.

Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.

Блок распыления с закрывающей форсунку шпилькой.

Электрический нагреватель топлива состоящий из клапана антагаз, фильтра, термометра и термостата

Варианты по запросу

По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на

полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.

Устройство для предварительного нагрева паром.

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
575	235	340	380	160	135	1310	175-345	191	187	320	-	276	M16	215

Соответствие горелка рампа:

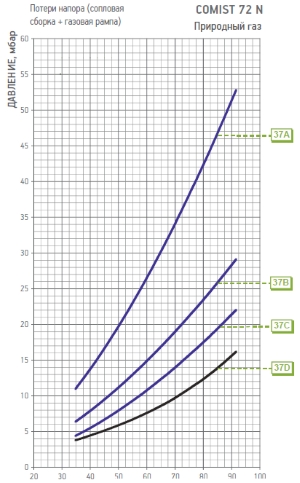

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Схема.
ПРИР.	37A	EXP	360		19990410	в комплекте	96000007	B2
ПРИР.	37B	EXP	360		19990404	в комплекте	96000007	B2
ПРИР.	37B	EXP	360	CTV	19990454	в комплекте	96000007	B2
ПРИР.	37C	EXP	360		19990405	в комплекте	-	B2
ПРИР.	37C	EXP	360	CTV	19990455	в комплекте	-	B2
ПРИР.	37D	EXP	500		19990456	в комплекте	-	B4
ПРИР.	37D	EXP	500	CTV	19990457	в комплекте	-	B4

Стандартная комплектация:

Жидкотопливный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу.

Примечания:

4) Автоматическое перекрытие доступа воздуха в топку.

6) Если давление газа на клапане безопасности меньше 12 мбар, то реле мини

мального давления газа следует заменить реле GW50.

8) Подготовка к автоматическому переключению вида топлива.

CTV) Газовая рампа с блоком контроля герметичности клапанов.

***) Максимальное давление газа на входе в регулятор давления.

Теплотворная способность:

Природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.

Мазут: Hi = 40,19 МДж/кг = 9600 ккал/кг
