Комбинированная горелка COMIST 300 NM

Комбинированная горелка COMIST 300 NM Отложить подумать
Код товара: 19305
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Горелка комбинированная прогрессивно-двухступенчатая/модуляционная с механической регулировкой и мощностью от 1304 до 3878 кВт.

Артикул: 55560010
Тепловая Мощность Мин: 1304 кВт
Тепловая Мощность Макс: 3878 кВт
Минимальный Расход Мазута кг/ч: 117
Максимальный Расход Мазута кг/ч: 347
Расход Газа (метан) Мин: 130 нм³/ч
Расход Газа (метан) Макс: 390 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Вязкость Топлива °E: 7
Размер упаковки Д х Ш х В (мм): 1970x1280x1150
Вес НЕТТО/БРУТТО (кг): 362/430

Технические характеристики

Горелка комбинированная газ/мазут.
Двухступенчатая (большое/малое горение).
Работает с камерой сгорания любого типа.
Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
Устройство смешения можно демонтировать, не снимая горелки с котла.
Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
Устройство контроля герметичности клапанов в соответствии с EN676.
Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром.
Опция: возможность монтажа автоматического устройства переключения вида топлива.
Опция: устройство предварительного подогрева топлива паром.
Опция: форсунка заказывается отдельно в зависимости от необходимого расхода топлива.

Конструктивные особенности

Корпус вентилятора из алюминиевого литья.
Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
Один 3-фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель - жидкотопливный насос.
Реле давления воздуха.
Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, блоком контроля герметичности клапанов, прессостатом минимального давления, регулятором давления и газовым фильтром.
Шестирёнчатый жидкотопливный насос с регулятором давления, клапаном подачи топлива и клапаном безопасности.
Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
Блок автоматического контроля и управления горелкой в соответствии с EN298.
Контроль наличия пламени с помощью UV-датчика.
Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, функция смены вида топлива, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
Терминал для подвода электропитания и термостатов 1-ой и 2-ой ступеней.
Степень электробезопасности IP40.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

1025

545

480

580

220

166

1750

320-500

320

273

440

440

400-540

M20

330

Соответствие горелка рампа:

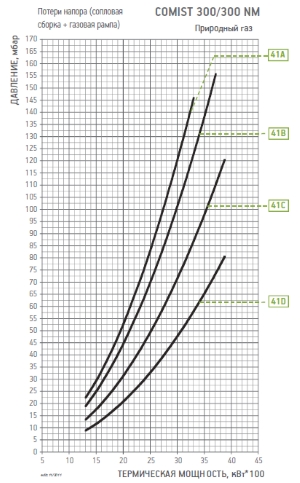

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

41A

CE

500

CTV



19990457



в комплекте

97392410

-

B4

41B

CE

500

CTV



19990459



в комплекте

97392410

-

B4

ПРИР.

41C

CE

500

CTV



19990461



в комплекте

97392410

96005003

B5

41D

CE

500

CTV



19990463



в комплекте

97392410

96005004

B5

Стандартная комплектация:

Жидкотопливный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу.



Примечания:

4) Автоматическое перекрытие доступа воздуха в топку.
6) Если давление газа на клапане безопасности меньше 12 мбар, то реле мини
мального давления газа следует заменить реле GW50.
8) Подготовка к автоматическому переключению вида топлива.
CTV) Газовая рампа с блоком контроля герметичности клапанов.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность:
Природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Мазут: Hi = 40,19 МДж/кг = 9600 ккал/кг
