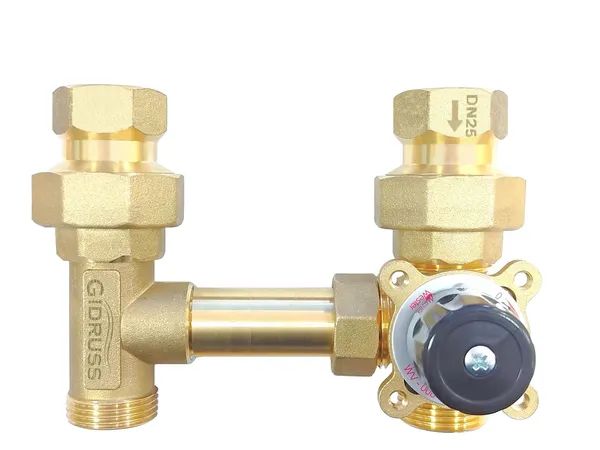

KIT.NG-25C (G 1″, поворотный смеситель Wester KVs 6,3, под насос dn25)

Предназначен для подключения к коллектору с выходами G 1" (125 мм) потребителя с ручной или автоматической регулируемой температуры, как правило это теплый пол площадью до 250 м².

Как собрать смесительную насосную группу ?

Шаг.1. Определиться с функционалом термостатической насосной группы
Изучить возможный функционал можно по модульной схеме: схеме насосной группы с поворотным смесительным клапаном.

Шаг.2. Заказать необходимые комплектующие в т.ч. KIT.NG-25C
Разъемные соединения настоятельно рекомендуем использовать под плоское уплотнение, которые в отличии от конусных соединений, позволят выполнять процедуру замены оборудования без разведения трубопроводов, что намного удобней.

Шаг.3. Собрать насосную группу на удобный для Вас герметик.
Рекомендуем использование анаэробного герметика с фиксацией всех соединений в натяг. Перед сборкой нужно качественно обезжирить все резьбы, а после сборки дождаться полноценной полимеризации герметика согласно ТУ производителя уплотнительного материала.

Шаг.4. Подключить насосную группу к системе.
Для подключения трубопроводов потребителей рекомендуем использовать фитинги с накидными гайками для удобства монтажа и возможности замены отсечных кранов.

Как правильно подключать теплый пол к системе отопления?

Если Вам подходит схема с гидрострелкой - выбирайте совместимый балансировочный коллектор из семейств:
- BM-60 (до 60 кВт, dn25, сталь)
- BMSS-60 (до 60 кВт, dn25, нерж.)
- BM-80 (41-80 кВт, вход dn32, выходы dn25, сталь)
- BMSS-80 (41-80 кВт, вход dn32, выходы dn25, нерж.)
- BM-150 (61-150 кВт, вход dn40, выходы dn25, сталь)
- BMSS-150 (61-150 кВт, вход dn40, выходы dn25, нерж.)
Если схема с параллельным подкючением всех потребителей к котлу - выбирайте совместимый модульный коллектор отопления из семейств:
- MK-60 (до 60 кВт, dn25, сталь)
- MKSS-60 (до 60 кВт, dn25, нерж.)
- MK-100 (41-100 кВт, вход dn32, выходы dn25, сталь)
- MKSS-100(41-100 кВт, вход dn32, выходы dn25, нерж.)
- MK-150 (61-150 кВт, вход dn40, выходы dn25, сталь)
- MKSS-150 (61-150 кВт, вход dn40, выходы dn25, нерж.)
Если у Вас 2-3 потребителя, где не важно падение температуры на втором и третьем (например сначала подключаете радиатор, затем теплый пол) вместо гидрострелки можно заказать: кольцевой коллектор RMSS-60-R4-TW.

Основные характеристики

Материал исполнения: Латунь ЛС 59
Логистические параметры Размеры упаковки, (Д x Ш х В), мм: 100 x 270 x 150
Объем упаковки, м³: 0.00405
Длина, мм: 270
Ширина, мм: 150
Высота, мм: 100
