Группа безопасности котла до 200 кВт 3 бар BSGSS-200W (нерж. сталь AISI 304, предохранительный клапан Watts 1", воздухоотоводчик)

Описание

Необходима для защиты котла и системы отопления 120, 150, 160, 200 кВт от давления свыше 3 бар, удаления воздуха и индикации рабочего давления. Устанавливается на подающей линии котла и за теплообменником (см. ниже).

Является достойным аналогом европейской продукции с артикулами: 7143782, 7143779, 7143783, KSG 30/25M-ISO, 152200.

Если мощность Вашего котла превышает 100 кВт - заказывайте более мощную группу безопасности: BSGSS-350 (мощность от 201 до 350 кВт, 3 бар).

Если у Вас есть возможность и время для самостоятельной комплектации - заказывайте основание насосной группы BSGSS-200.BASIS.

Если в Вашей системе два напольных котла, то во исполнение условий СП 89.13330.2012 пункт 10.2.3. необходимо ставить 2 отдельные группы безопасности BSGSS-100 (мощность от 60 до 100 кВт, 3 бар).

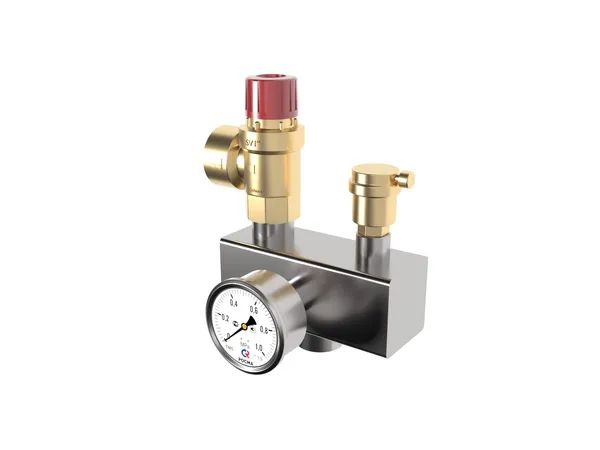

Из чего состоит группа безопасности котла на 200 кВт?

Европейский предохранительный клапан Watts на 1 дюйм для защиты системы от давления свыше 3 bar.
Автоматический воздухоотводчик для отведения воздуха
Поверенный осевой манометр РОСМА Ø 63 мм для индикации рабочего давления системы.
Как установить группу безопасности котла 200 кВт ?
Только на подающей линии котла без установки какой-либо запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3).
На пути от котла до ГБ не должно быть изгибов трубопроводов (воздушных карманов), препятствующих отведению воздуха.
Для возможности быстрого демонтажа группы для обслуживания рекомендуем ставить на разъемное соединение (полусгон), для этого присоединение выполнено с помощью внутренней резьбы Rp 1″.
Если в системе отопления используется схема с теплообменником, то группа безопасности должна стоять на каждом котле и на подающей линии после теплообменника, например если в системе два котла по 150 кВт, то на каждом из них должна стоять своя группа группа безопасности BSGSS-200, а после теплообменника нужно поставить группу безопасности уже на суммарную мощность каскада - BSGSS-350.EPP

Примеры комплектации систем отопления

① SPA-комплекс 900 м2 с котельной на базе двух газовых напольных котлов по 150 кВт, подключенных через теплообменник
BSGSS-200 (мощность от 120 до 200 кВт, 3 бар) x 2 шт для монтажа на подаче каждого котла
Модульный коллектор MKSS-400-2x50 (DN65) на 2 контура DN50 для соединения котлов в общую магистраль и их подключение к теплообменнику
BSGSS-350.EPP (мощность от 201 до 350 кВт, 3 бар) х 1 шт устанавливается после теплообменника для защиты вторичного контура.
Модульный коллектор MKSS-400-5x25 (DN65) на 5 контуров DN25 для распределения теплоносителя по контурам после теплообменника
Насосная группа прямая DN25 х 2 шт для отдельного подключения загрузки бойлеров по 300 л с теплообменниками по 40 кВт
Насосная группа смесительная DN32 х 3 шт для подключения потребителей до 60 кВт c с возможностью регулировки температуры
