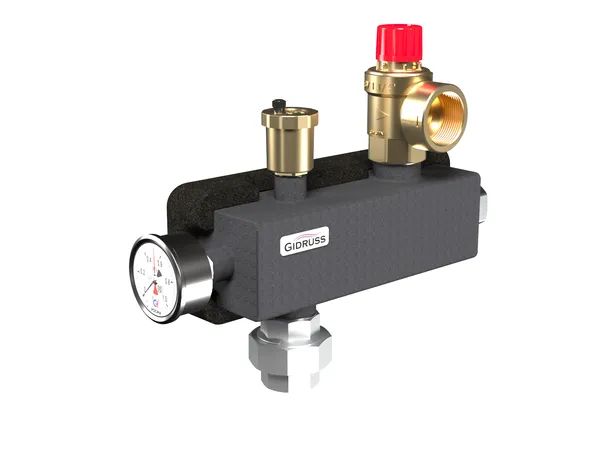

Группа безопасности котла 350 кВт 3 бар в теплоизоляции Gidruss BSG-350W-32.EPP (предохранительный к

Описание

Группа безопасности устанавливается на подающей линии котла или контура отопления после теплообменника до 350 кВт для защиты системы от давления свыше 3 бар, удаление воздуха из теплоносителя и индикации рабочего давления системы отопления.

Корпус изделия выполнен из черной стали со сроком службы 15 лет - закажите BSGSS-350-EPP и получите 50 лет эксплуатации для корпуса!

Из чего состоит группа безопасности котла на 300 кВт?
Предохранительный клапан 3 bar для защиты системы от превышения давления
Автоматический воздухоотводчик для отведения воздуха
Манометр 63 мм для индикации рабочего давления системы
Быстро-разъемное соединение для обслуживания группы безопасности Rp 1 ¼″ (ВР) при выключенном котле.

Как установить группу безопасности на котел 250 кВт?

Устанавливается только на подающей линии котла без установки какой-либо запорной арматуры (см. СП 89.13330.2012 пункт 10.2.3)!
Как можно ближе к теплообменнику необходимо установить тройник и отвести от него вертикально вверх трубу Ду32 заканчивая её наружной резьбой G 1 ¼″ на которую необходимо установить ответную часть американки из комплекта поставки, после чего собрать компоненты группы на наиболее предпочтительный для Вас уплотнительный материал и прикрутить группу через плоское уплотнение, сориентировав её для удобства визуального считывания показаний давления на шкале показывающего манометра.
Линию аварийного сброса на выходе из предохранительного клапана необходимо реализовать таким образом, чтобы при срабатывании никто из персонала не пострадал и не было залито оборудование (см. СП 89.13330.2012 пункт 10.2.5).
Необходимо обеспечить беспрепятственную возможность тестового сброса теплоносителя в рамках сервисных операций (см. СП 89.13330.2016 пункт 10.2.4) с возможностью визуального контроля состояния теплоносителя в том числе для понимания было ли аварийное срабатывание.
На пути от котла до ГБ не должно быть изгибов трубопроводов (воздушных карманов), препятствующих отведению воздуха.
BSG-350.EPP является достойным аналогом европейской продукции с артикулами: 85537079, FD42, 77 628.
