Газовая горелка BALTUR TBG 260 MC

Горелка газовая TBG 260 MC Отложить подумать
Код товара: 18928
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые с механической модуляцией газовые горелки мощностью от 450 до 2600 кВт.

Артикул: 17760010
Тепловая Мощность Мин: 450 кВт
Тепловая Мощность Макс: 2600 кВт
Расход Газа (метан) Мин: 46 нм³/ч
Расход Газа (метан) Макс: 260 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 1070x870x720
Вес НЕТТО/БРУТТО (кг): 100/120

Технические и функциональные характеристики

  • Газововая прогрессивно-2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
  • Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676
  • Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан отдельно вместе с модуляционным комплектом).
  • Диапазон модуляции 1:4.
  • Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
  • Сопловую сборку можно снять, не снимая горелки с котла
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
  • Воздухозаборник с воздушной заслонкой.
  • Регулировка расхода воздуха посредством механического шарнира и электрического сервопривода.
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.

Конструктивные характеристики

  • Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
  • Использован материал снижающий шум вентилятора.
  • Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального деления газа, регулятором давления и газовым фильтром.
  • Возможно выбрать газовую рампу с контролем герметичности клапанов (Исполнение CTV).
  • Штекеры горелка/рампа с защитой от неправильного подключения.
  • Верхнее или нижнее подсоединение газовой рампы.
  • Ионизационный контроль пламени с разъемом для подключения микроамперметра.
  • Панель управления с сигнальными лампами.
  • Семиполюсный штекер для подключения электропитания и термостата.
  • Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
  • Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

795

375

420

400

170

200

1250

200-450

250

219

320

320

280-370

M12

255

Соответствие горелка рампа:

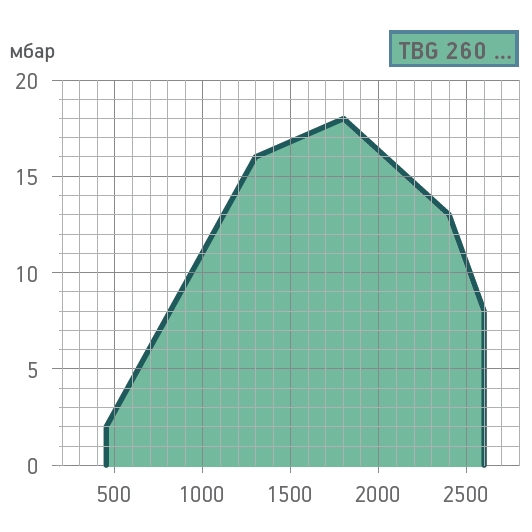

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

182A

CE

360

CTV



19990609



в комплекте

-

98000101

B7

182B

CE

500

CTV



19990550



в комплекте

-

98000102

B7

182C

CE

500

CTV



19990563



в комплекте

-

98000101

B7

182D

CE

500

CTV



19990564



в комплекте

-

98000101

B7

Вид газа

Версия

P.Min* мбар.

Исполн.

Газовая рампа Код

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

LPG

CE

70

CTV



19990550



в комплекте

-

98000102

B7













Стандартная комплектация

  • Комплект крепления горелки к котлу (фланец, прокладка)
  • Семи- и четырехполюсный электрические штекеры

Примечания

  • Использован материал снижающий шум вентилятора.
  • Горелка оборудована устройством перекрытия доступа воздуха в топку.
  • Блок контроля герметичности обязательно должен быть установлен на горелку согласно EN676 (заказывается отдельно)
  • Газовая рампа с устройством контроля герметичности клапанов.
  • Максимальное давление газа на входе в регулятор давления.
  • Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.

Материалы для скачивания

Инструкция
