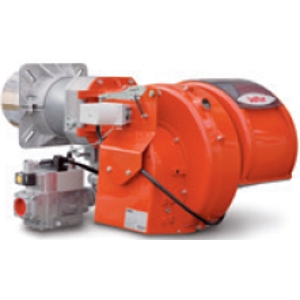

Газовая горелка BALTUR TBG 150 P

Отложить подумать

Все товары Baltur

Код товара: 18916

ID:

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Двухступенчатая газовая горелка с диапазоном мощности от 300 до 1500 кВт.

Артикул:	17620030
Тепловая Мощность Мин:	300 кВт
Тепловая Мощность Макс:	1500 кВт
Расход Газа (метан) Мин:	30 нм³/ч
Расход Газа (метан) Макс:	151 нм³/ч
Электропитание:	3ф 400В
Тип регулировки:	Двухступенчатая
Размер упаковки Д х Ш х В (мм):	1070x800x700
Вес НЕТТО/БРУТТО (кг):	70/91

Технические и функциональные характеристики

Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
Двуступенчатая (высокое/низкое пламя).
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Образование газовоздушной смеси в воздуходувной трубе.
Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

TBG 85 - 120 - 150 - 210 P

Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.
Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).
Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
Закрытие воздушной заслонки в положении покоя.
Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
Электрический щит класса защиты IP55.
Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
теплогенераторам.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Окошко для контроля пламени.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Регулировка расхода воздуха на первой и второй ступенях посредством электрического сервопривода.
Проверка наличия пламени через ионизацию электродов.
Электрические соединения выполнены на печатной схеме.
Высоконадежные разъемы для соединения с газовой рампой.
Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
Подготовлена для подключения к микроамперметру с ионизационным кабелем.
Электропроводка класса защиты IP44.

TBG 85 - 120 - 150 - 210 P

Центробежный вентилятор из легкого сплава алюминия.
Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
оптимальная линейность открытия воздушной заслонки.
Электрический щит выполнен из легкого сплава алюминия.
Электрические соединения выполнены на печатной схеме.
Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером 1-й/2-й ступеней и кнопокой разблокировки горелки.
Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней, реле минимального давления,
регулятором давления и фильтром.
"Умные" разъемы горелки/рампы (для защиты от неправильного использования).

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
690	320	370	380	170	200	1280	200-450	240	219	320	320	280-370	M12	250

Соответствие горелка рампа:

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
ПРИР.	122A	CE	360	CTV	19990548	в комплекте	96000007	98000101	B7
	122B	CE	360	CTV	19990549	в комплекте	-	98000101	B7
	122C	CE	500	CTV	19990550	в комплекте	-	98000102	B7
	122D	CE	500	CTV	19990563	в комплекте	-	98000101	B7
	122E	CE	500	CTV	19990564	в комплекте	-	98000101	B7
Вид газа	Версия		P.Min* мбар.	Исполн.	Газовая рампа Код	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
LPG	CE		30	CTV	19990548	в комплекте	96000007	-	B7
LPG	CE		30

Стандартная комплектация:

Комплект крепления горелки к котлу.

Примечания:

4) Автоматическое перекрытие доступа воздуха в топку при остановке

работы горелки

***) Максимальное давление газа на входе в регулятор давления

Теплотворная способность природного газа при 0°C, 1013 мбар:

Hi=35,80 МДж/м3 = 8550 ккал/м3
