Мазутная горелка BALTUR BT 120 DSNM-D

Горелка мазутная BT 120 DSNM-D Отложить подумать
Код товара: 19194
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Двухступенчатые мазутные горелки с вязкостью топлива до 50°E и мощностью от 669 до 1451 кВт.

Артикул: 2505010
Тепловая Мощность Мин: 669 кВт
Тепловая Мощность Макс: 1451 кВт
Минимальный Расход Мазута кг/ч: 60
Максимальный Расход Мазута кг/ч: 130
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Вязкость Топлива °E: 50
Размер упаковки Д х Ш х В (мм): 1730x1030x880
Вес НЕТТО/БРУТТО (кг): 175/230



Технические и функциональные характеристики

Горелка для тяжелых нефтепродуктов.
Двуступенчатая (высокое/низкое пламя).
Способна работать с любым типом камеры сгорания.
Механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с
котла.
Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для
предотвращения рассеивания тепла в дымоход.
Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним
самоочищающимся линейным фильтром с сопротивлением. Форсунки в комплект не входят и заказываются отдельно в
зависимости от необходимого потока.

Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Трехфазный электромотор для вентилятора и другой для насоса.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
Терморезистор для насоса, перепускной клапан и блок распыления.
Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
Проверка наличия пламени через фотосопротивление.
Контрольная панель, состоящая из переключателя стоп/вкл, переключателя 1/2 ступени, резистора блока и резистора
предварительного нагрева на индикаторах.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени.
Уровень защиты электроустановки IP40.
BT 120 - 180 - 250 - 300 - 350 DSNM-D
Электрический подогреватель топлива включает противогазовый клапан, самоочищающийся фильтр, термометр,
термостат регулировки и минимальный температуры, термостат безопасности (за исключением модели ВТ 120).
Варианты по запросу
По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на
полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Устройство для предварительного нагрева паром.

Размеры горелки:

A мм

А1 мм

А2 мм

В мм

В1мм

В2мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

910

460

450

610

450

160

1400

185-450

230

195

320

-

276

M16

240

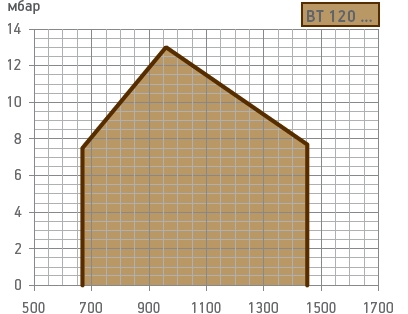

Рабочий диапазон горелки (график):

Стандартная комплектация:

Самоочищающийся жидкотопливный фильтр с сопротивлением и термостатом, гибкие топливные шланги, комплект крепления горелки к котлу.


Примечания:

4) Автоматическое перекрытие доступа воздуха в топку.
Теплотворная способность мазута: Hi = 40,19 МДж/кг = 9600 ккал/кг.
