Газовая горелка BALTUR TBG 200 LX ME

Отложить подумать

Все товары Baltur

Код товара: 18974

ID:

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки с пониженным содержанием вредных выбросов, мощностью от 475 до 2000 кВт.

Артикул:	17740020
Тепловая Мощность Мин:	475 кВт
Тепловая Мощность Макс:	2000 кВт
Расход Газа (метан) Мин:	47,8 нм³/ч
Расход Газа (метан) Макс:	191,1 нм³/ч
Электропитание:	3ф 400В
Тип регулировки:	Двухступенчатая
Размер упаковки Д х Ш х В (мм):	1080x770x700
Вес НЕТТО/БРУТТО (кг):	73/94

Технические и функциональные характеристики

Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива

EN676.

Функционирование на двух прогрессивных ступенях/модуляционное.

Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,

установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).

Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением .

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.

Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным

управлением.

Закрытие воздушной заслонки в положении покоя.

Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).

Электрический щит класса защиты IP55.

Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным

теплогенераторам.

Высокое модуляционное соотношение: 1:5.

Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.

Конструктивные характеристики

Корпус выполнен из легкого сплава алюминия.

Центробежный вентилятор из легкого сплава алюминия.

Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.

Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась

оптимальная линейность открытия воздушной заслонки.

Электрический щит выполнен из легкого сплава алюминия.

Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и

тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки

посредством дисплея.

Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный

микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.

Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.

Обнаружение пламени посредством электрода ионизации.

Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального

давления, регулятором давления и газовым фильтром.

"Умные" разъемы горелки/рампы (для защиты от неправильного использования).

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
610	240	370	380	160	200	1315	200-450	250	219	320	320	280-370	M12	255

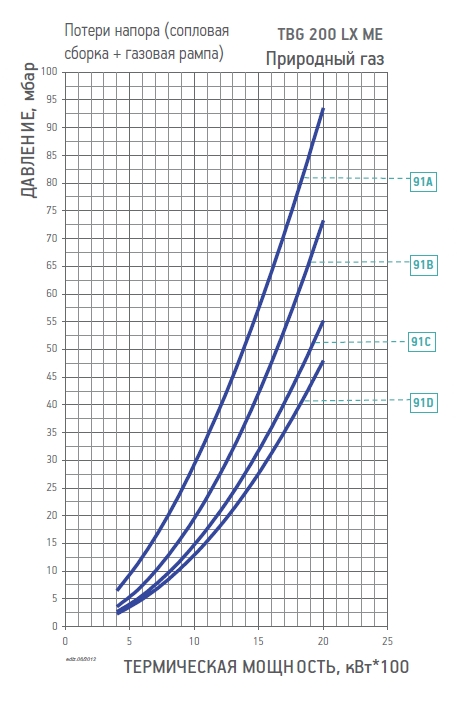

Соответствие горелка рампа:

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
ПРИР.	91A	CE/EXP	360	CTV	19990562	в комплекте	-	в комплекте	D2
ПРИР.	91B	CE/EXP	500	CTV	19990524	в комплекте	-	в комплекте	D2
ПРИР.	91C	CE/EXP	500	CTV	19990525	в комплекте	-	в комплекте	D2
ПРИР.	91D	CE/EXP	500	CTV	19990526	в комплекте	-	в комплекте	D2

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры.

Примечания

4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
**) Максимальное давление газа на входе в регулятор давления
в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
