Газовая горелка BALTUR GI 1000 LX ME

Отложить подумать

Все товары Baltur

Код товара: 18996

ID:

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки с пониженным содержанием вредных выбросов, мощностью от 1500 до 10850 кВт.

Технические и функциональные характеристики

Газовая горелка.

Функционирование в модуляционном режиме осуществляется посредством электронного регулятора, встроенного в блок

управления горелки (необходимо заказать специальный комплект для модуляции).

Способна работать с любым типом камеры сгорания.

Образование газовоздушной смеси в воздуходувной трубе.

Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих

веществ, в частности оксидов азота (Nox).

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с

котла.

Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с

закрытием заслонки в положении покоя, чтобы тепло не рассеивалось в дымоходе. .

Встроенный в блок управления горелки блок контроля герметичности клапанов в соответствии с европейским нормативом

EN676.

Оборудована одной изолирующей перемычкой для крепления котла.

Конструктивные характеристики

Вентилируемая часть, выполненная из стального листа и дополненная фланцем для крепления котла.

Высокоэффективный центробежный вентилятор.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.

Фланец соединения горелки с котлом является фиксированным и оснащен шарниром для облегчения демонтажа диска пламени.

Регулируемая головка горения с огневой трубой из нержавеющей стали и стальным диском пламени.

Окошко для контроля пламени.

Трехфазный электромотор для вентилятора.

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Электрический сервомотор для одновременной регулировки воздуха горения и топлива.

Главная газовая рампа оснащена клапаном регулировки, рабочим клапаном и пилотным, блоком контроля герметичности,

реле минимального и максимального давлений, регулятором давления и газовым фильтром.

Газовая рампа для розжига горелки оснащена клапаном функционирования и безопасности, реле минимального

давления, регулятором давления и газовым фильтром.

Автоматический блок управления и контроля горелки с микропроцессором (электронным кулачком) в соответствии с

европейским нормативом EN298/TRD 604, оснащенный блоком контроля герметичности клапанов и соединением еBus.

Дисплей для отображения последовательности режимов функционирования.

Контроль наличия пламени посредством фотодатчика IR.

Щит управления и мнемосхема с выключателем пуска/останова и выключения горелки, контрольными лампочками

функционирования и блокировки .

Клеммный блок для подачи электричества и терморегулирования горелки.

Уровень защиты электроустановки IP40.

Размеры горелки:

A мм	А1 мм	А2 мм	B мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
1420	570	850	1200	855	345	445	2350	600	486	-	685	-	630	M16	495

Соответствие горелка рампа:

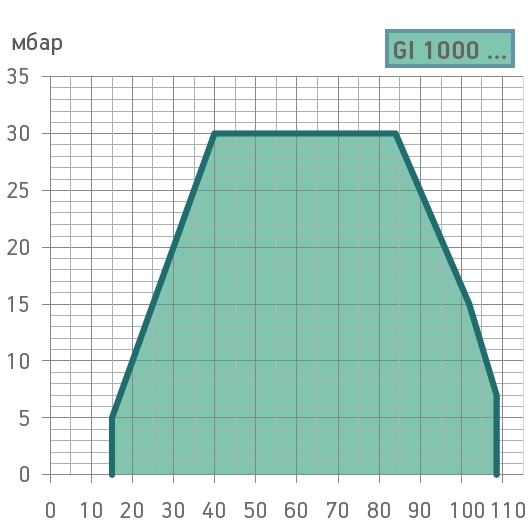

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
ПРИР.	130A	CE/EXP	500	CTV	в комплекте	в комплекте	-	в комплекте	D6
ПРИР.

Стандартная комплектация:

Комплект крепления горелки к котлу.

Примечания:

4) Автоматическое перекрытие доступа воздуха в топку

**)Минимальное давление на входе в рампу, необходимое для работы

горелки на максимальной мощности при противодавлении в камере

равным 0.

Теплотворная способность природного газа при 0°C, 1013 мбар: Hi =

35,80 МДж/м3 = 8550 ккал/м3.
