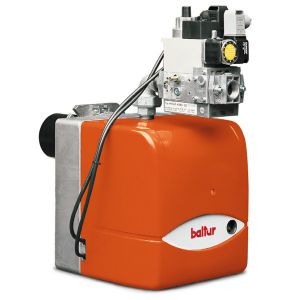

Газовая горелка BALTUR BTG 20 P

Горелка газовая BTG 20 P Отложить подумать
  • Мощность max (кВт): 205
  • Мощность min (кВт): 60
  • Тип регулирования: двухступенчатая
  • Вес (кг): 17
Номер в каталоге: 17110010
Код товара: 18898
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Двухступенчатая газовая горелка с диапазоном мощности от 60 до 205 кВт.

Артикул: 17110010
Тепловая Мощность Мин: 60 кВт
Тепловая Мощность Макс: 205 кВт
Расход Газа (метан) Мин: 6 нм³/ч
Расход Газа (метан) Макс: 20,6 нм³/ч
Электропитание: 1ф 230В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 780x370x410
Вес НЕТТО/БРУТТО (кг): 17/18

Технические и функциональные характеристики

  • Двуступенчатая (высокое/низкое пламя).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс III для BTG 20P и класс II для BTG 28P в соответствии с нормативом EN676).
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Возможность добавления газовой рампы с блоком контроля герметичности.
  • Оборудована одним коннектором с 4 и 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.

Конструктивные характеристики

  • Часть вентилятора из алюминиевого сплава.
  • Высокоэффективный центробежный вентилятор.
  • Впускное устройство для воздуха горения с устройством регулировки потока.
  • Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  • Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  • Монофазный электромотор для вентилятора.
  • Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  • Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
  • Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
  • Проверка наличия пламени через ионизацию электродов.
  • Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
  • Подготовлена для подключения к микроамперметру с ионизационным кабелем.
  • Уровень защиты электроустановки IP40.
  • Звуконепроницаемая защитная крышка.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

303

158

145

275

93

70

695

150-300

127

114

185

185

170-210

M10

135

Соответствие горелка рампа:

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

44A

CE/EXP

360





19990016



в комплекте

-

-

B2

CTV



19990016



в комплекте

-

98000100

B2

ПРИР.

44B

CE/EXP

360





19990020



в комплекте

-

-

B2

CTV



19990020



в комплекте

-

98000100

B2

ПРИР.

44C

CE/EXP

360





19990024



в комплекте

96000031

-

B2

CTV



19990024



в комплекте

96000031

98000100

B2

Вид газа

Версия

P.Min* мбар.

Исполн.

Газовая рампа Код

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

LPG

CE/EXP

30





19990016



в комплекте

-

-

B2

CTV



19990016



в комплекте

-

98000100

B2

Стандартная комплектация:

Комплект крепления горелки к котлу, 4ёх и 7ми полюсные штекеры.

Примечания:

1) Автоматическое перекрытие доступа воздуха в топку.
**) Минимальное давление на входе в рампу, необходимое для работы горел
ки на максимальной мощности при противодавлении в камере равным 0.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность природного газа при 0°C, 1013 мбар: Hi = 35,80
МДж/м3 = 8550 ккал/м3.
