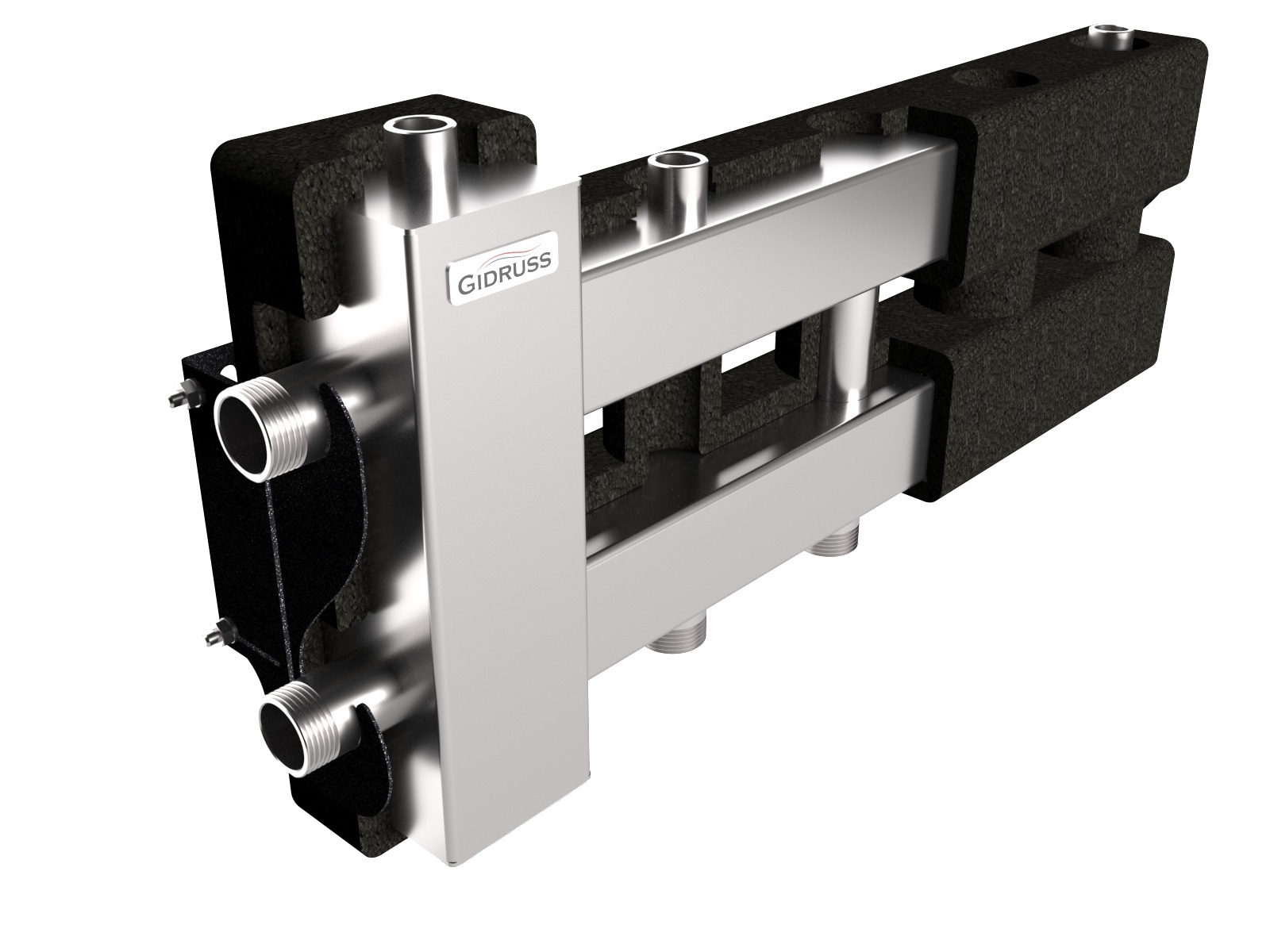

Балансировочный коллектор BMSS-60-3D.EPP (до 60 кВт, вх. G 1″, 2+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция)

Гидравлический разделитель с коллектором BMSS-60-3D.EPP из нержавеющей стали предназначен для обвязки одного напольного или двух настенных котлов (до 60 кВт) с 2+1 потребителями в котельной частного дома до 500 м².

За счет чего коллектор с гидрострелкой от Gidruss может снизить счета за газ до 2%?

Экспериментальным путем было установлено, что EPP-теплоизоляция, снижает теплоотдачу коллектора с гидрострелкой BM-60-4D.EPP на 200-220 Вт (при температуре коллектора 65-75°С) а при среднегодовом расходе энергии 10 кВт (статистический показатель для дома 150-200 м²) эта потеря составит как раз 2 %. Контраргумент, что котельную нужно всегда отапливать не работает, так как при нормальном утеплении стен, остаточного тепла от самого котла и от трубной обвязки вполне достаточно для комфортной температуры большинство дней в году, а для холодной пятидневки в котельной в любом случае должен стоять радиатор с термоголовкой, особенно это актуально для центрального, южного и приволжского, федеральных округов.

Почему BMSS-60-3D.EPP очищает теплоноситель от воздуха и шлама лучше других?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

• за счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика;
• за счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран;
• препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

Как подключить балансировочный коллектор BMSS-60-3D.EPP на 2-3 контура?

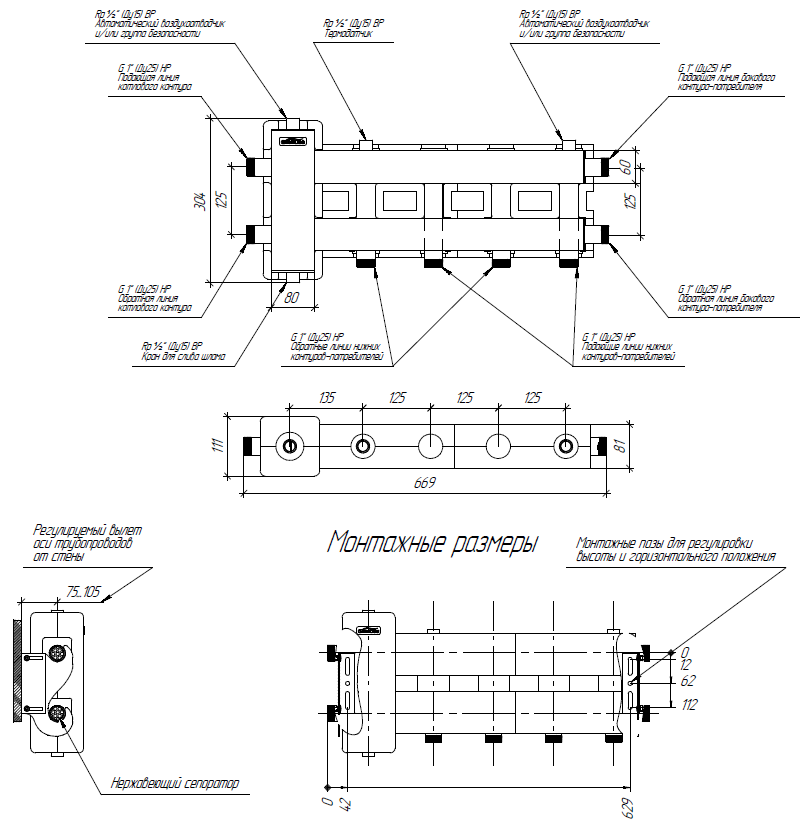

• Коллектор с гидрострелкой имеет 2+1 контура G 1″ - 125 мм, 1 контур направлен в сторону и в 2 вертикально (можно разворачивать и вверх и вниз).
• Подключение котла может осуществляться как справа так и слева.
• Если Вам недостаточно магистрального присоединения G 1" - заказывайте BMSS-80-3D.EPP.
• Если используется настенный котел мощностью до 30 кВт с остаточным напором менее 1.7 м³/ч - заказывайте BMSS-40-3D.
• Если Вам нужно три контура в разные стороны - заказывайте BMSS-60-3DU.EPP.
• Если Вы хотите использовать схему со встроенным между коллектором и гидрострелкой элементами, такими как: фильтр-грязевик, деаэратор с дешламатором, резервный электрокотел без насоса (работающий за счет циркуляции насосов-потребителей в дежурном режиме) либо планируете схему с дополнительным частотным насосом повышенной мощности, чтобы разгрузить котловой насос и исключить снижение циркуляции по котловому контуру - заказывайте: GRSS-60-25.EPP + MKSS-60-3D.EPP.
• Для удобства монтажа трубопроводов рекомендуем использовать разъемные соединения под плоские уплотнения FIT.KBRS-25.

Технические характеристики:

• Материал исполнения - Нержавеющая сталь AISI 304;
• Количество контуров - 3;
• Максимальная подача, м³/ч - 2.6;
• Мощность максимальная, кВт - 60;
• Максимальная отапливаемая площадь, м² - 500;
• Магистральное присоединение - G 1″ (НР);
• Подключения потребителей - G 1″ (НР);
• Доп. присоединение - Rp ½″ (ВР);
• Межосевое расстояние, мм - 125;
• Вылет от стены, мм - 75-105;
• Размеры упаковки, (Д x Ш х В), мм - 730 x 330 x 120;
• Объем упаковки, м³ - 0.02891;
• Масса брутто, кг - 7.7.
