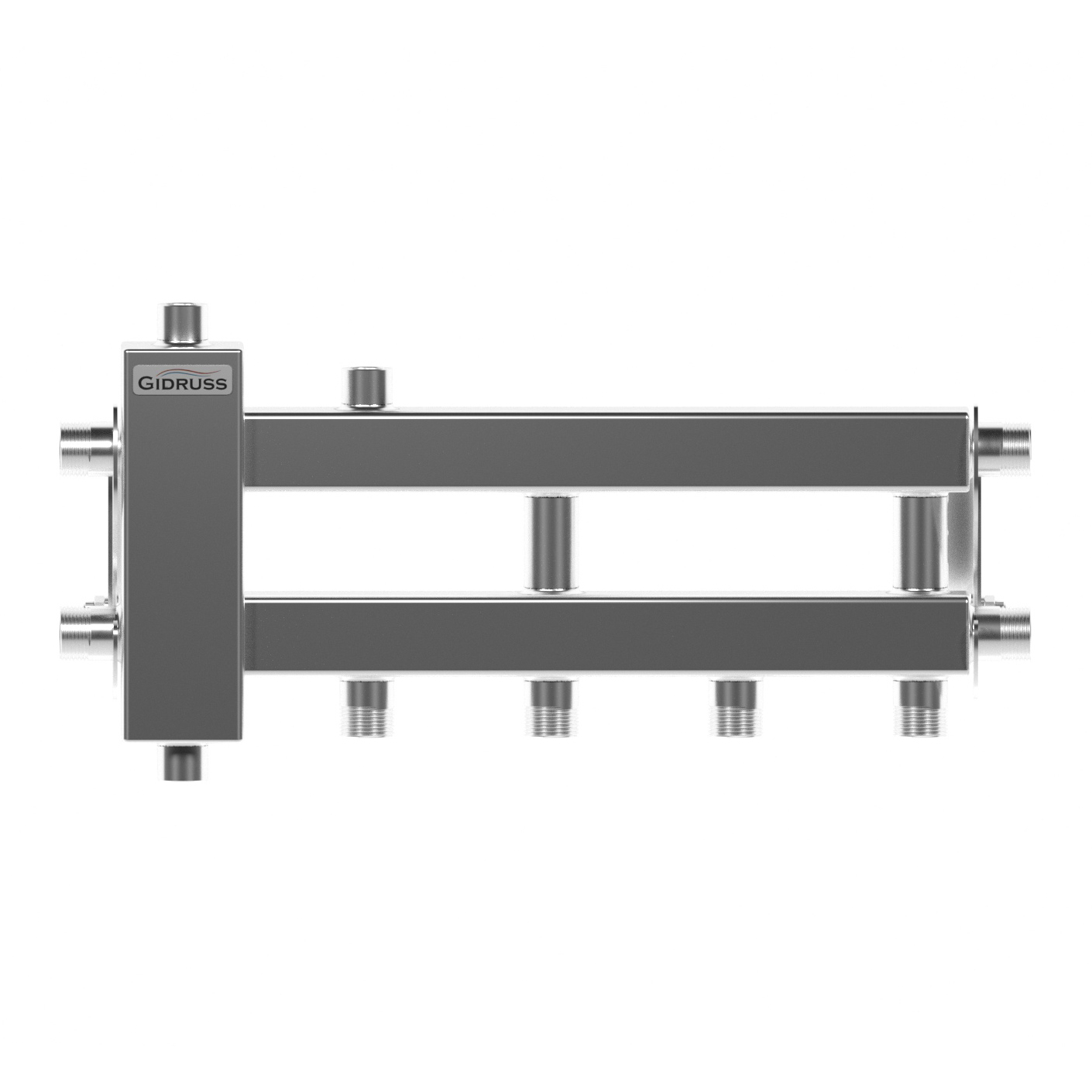

Балансировочный коллектор BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика)

BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика) Отложить подумать
  • Страна бренда: Россия
  • Страна производства: Россия
  • Вес (кг): 4
Номер в каталоге: BM 40A20 20
Код товара: 64886
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Нержавеющая гидрострелка на 2 -3 контура для настенного котла (балансировочный коллектор в конфигурации 2+1) предназначена для энергоэффективной гидрообвязки котельной одноэтажного частного дома до 250 м².

Почему BMSS-40-3D очищает теплоноситель от воздуха и шлама лучше всех аналогов?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

  • За счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
  • За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
  • Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

Как гидрострелка на 3 контура из нержавейки повышает надежность всей системы?

  • Нержавеющая сталь AISI 304 (08Х18Н10) прослужит век.
  • Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.

Варианты компоновок котельной с BMSS-40-3D и их ограничения:

  • Коллектор с гидрострелкой имеет 3 контура на ¾ дюйма с межосевым расстоянием 90 мм.
  • Подключение котла может осуществляться как справа так и слева.
  • Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
  • Для настенного котла с подачей выше 1.7 м³/ч - заказывайте модель с размерами подключений G 1″: BMSS-60-3D.EPP.
  • Если Вам нужно подвести контуры с разных сторон - заказывайте модель BMSS-40-3DU в конфигурации 1+1+1.
  • Если Все три контура удобно подводить снизу - заказывайте модель BMSS-40-4D в конфигурации 3+1.
  • Если Вы хотите использовать схему со встроенным между коллектором и гидрострелкой грязевиком и/или резервным электрокотлом без насоса (работающего в дежурном режиме за счет циркуляции насосов-потребителей), используйте отдельно гидрострелку GRSS-40-20 и коллектор отопления на 2 +1 контура MKSS-40-3D.

Как установить гидрострелку на 2 контура в одноэтажном доме?

  • Радиаторы 1 этажа подключаются к нижнему контуру через насосную группу NGSS-20 с котловой температурой (рекомендуем коллекторную систему).
  • Коллектор теплого пола 1 этажа подключается к нижнему контуру через насосную группу NGSS-20СTS с ручной регулировкой температуры 20-43°С.
  • Баня или гараж подключаются к боковому контуру через насосную группу NGSS-20СTS с ручной регулировкой температуры 35-60°С.

Технические характеристики:

  • Материал исполнения - Нержавеющая сталь AISI 304;
  • Количество контуров - 3;
  • Максимальная подача, м³/ч - 1.7;
  • Максимальная отапливаемая площадь, м² - 250;
  • Магистральное присоединение - G ¾″ (НР);
  • Подключения потребителей - G ¾″ (НР);
  • Доп. присоединение - Rp ½″ (ВР);
  • Межосевое расстояние, мм - 90;
  • Вылет от стены, мм - 50-65;
  • Размеры упаковки, (Д x Ш х В), мм - 600 x 260 x 72;
  • Объем упаковки, м³ - 0.01123;
  • Масса брутто, кг - 4.
