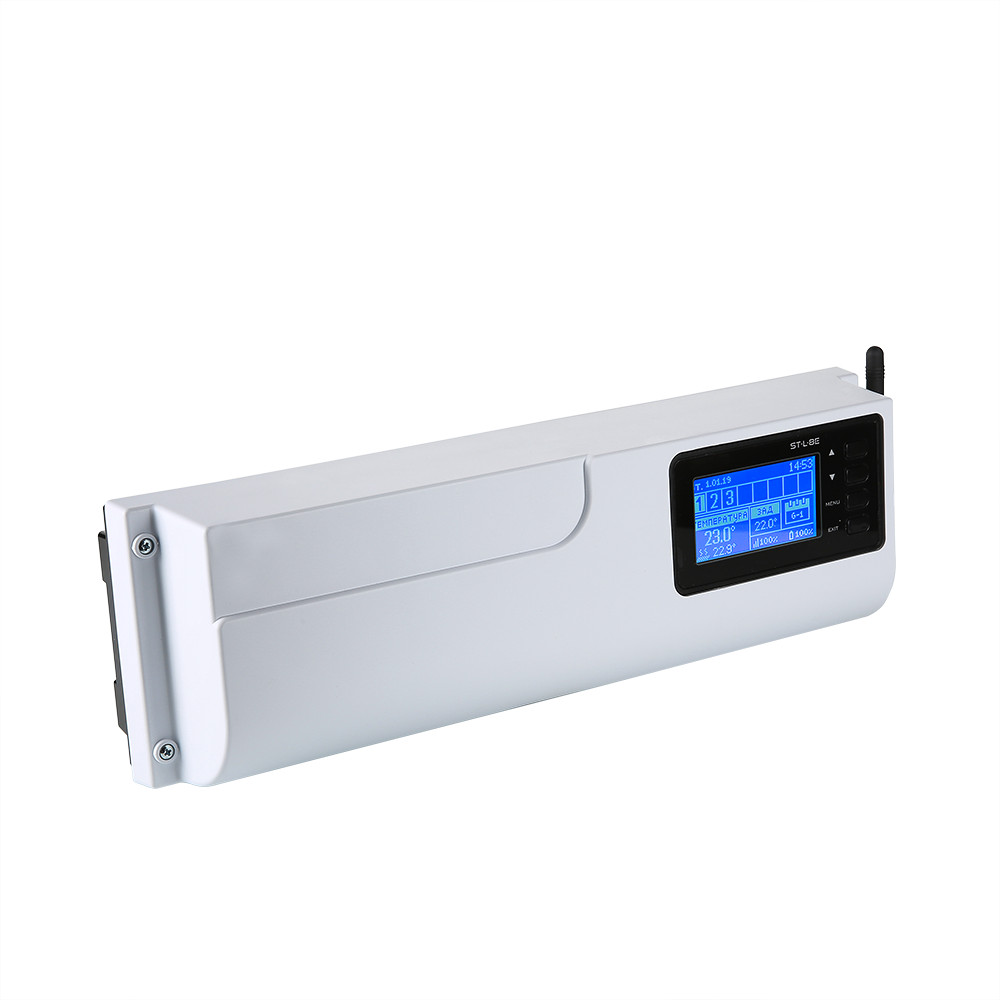

Беспроводной зональный контроллер (TECH)

(ST-L-8 E) Беспроводной зональный контроллер предназначен для управления приводами клапанов климатических систем зданий и сооружений в соответствии с информацией, получаемой от беспроводных датчиков температуры или терморегуляторов.

Контроллер может подключаться к сети Wi-Fi при помощи дополнительного модуля WiFi RS/ VT.ST.WIFI, что позволяет пользователю управлять климатической системой через web-интерфейс или бесплатное мобильное приложение «eМодул».

Контроллер имеет возможность одновременного управления восьмью температурными зонами. К каждой температурной зоне можно подключить:

• до двух беспроводных температурных датчиков или терморегуляторов;
• до шести проводных электротермических приводов как нормально-открытого (НО) так и нормально-закрытого (НЗ) типа;
• до шести беспроводных сервоприводов типа VT.STT.868.0 / STT-868.

К контроллеру можно подключать следующее дополнительное оборудование:

• беспроводной датчик температуры наружного воздуха VT.C8.ZR.0 / ST-C-8ZR;
• до трех проводных датчиков типа KTY 2 кОм. Проводной датчик может быть назначен на любую из восьми температурных зон, либо в качестве датчика наружного воздуха;
• циркуляционный насос отопительного контура;
• отопительный котел с управлением типа «сухой контакт»;
• интернет-модуль WIFI RS / VT.ST.WIFI;
• выносную панель управления VT.STM.8E.0 / ST-M-8N.

Каждая температурная зона может работать в одном из четырех основных режимов:

• местный график – назначается для каждой из восьми зон;
• глобальный график – распространяется на все температурные зоны;
• постоянная температура – стандартный режим работы по заранее заданной температуре;
• лимит времени – режим работы по заданной температуре в течении заданного интервала времени.

Помимо основных режимов работы, контроллер позволяет делать упрощенную настройку, путём выбора одного из четырех режимов работы для каждой зоны:

• нормальный режим – работа по заданному графику или установленной температуре;
• режим «Отпуск» – работа по заданной пониженной температуре (по умолчанию температура для всех зон +10 °С);
• Экономичный режим – работа по заданной пониженной температуре (по умолчанию температура для всех зон +18 °С);
• Комфортный режим – работа по заранее заданной комфортной температуре (по умолчанию температура для всех зон +24 °С).

Для каждой температурной зоны доступно погодное регулирование, в зависимости от показаний проводного или беспроводного датчика температуры наружного воздуха. При достижении заданного значения наружного воздуха (от +5 до +35 °С) клапан отопительного переводится в закрытое положение.

Зональный контроллер отключает отопительный котел и циркуляционный насос в случае, если во всех температурных зонах отсутствует запрос на отопление. При необходимости, можно задать температурные зоны, участвующие в алгоритме отключения насоса, а также установить время задержки срабатывания реле управления котлом и циркуляционным насосом.
