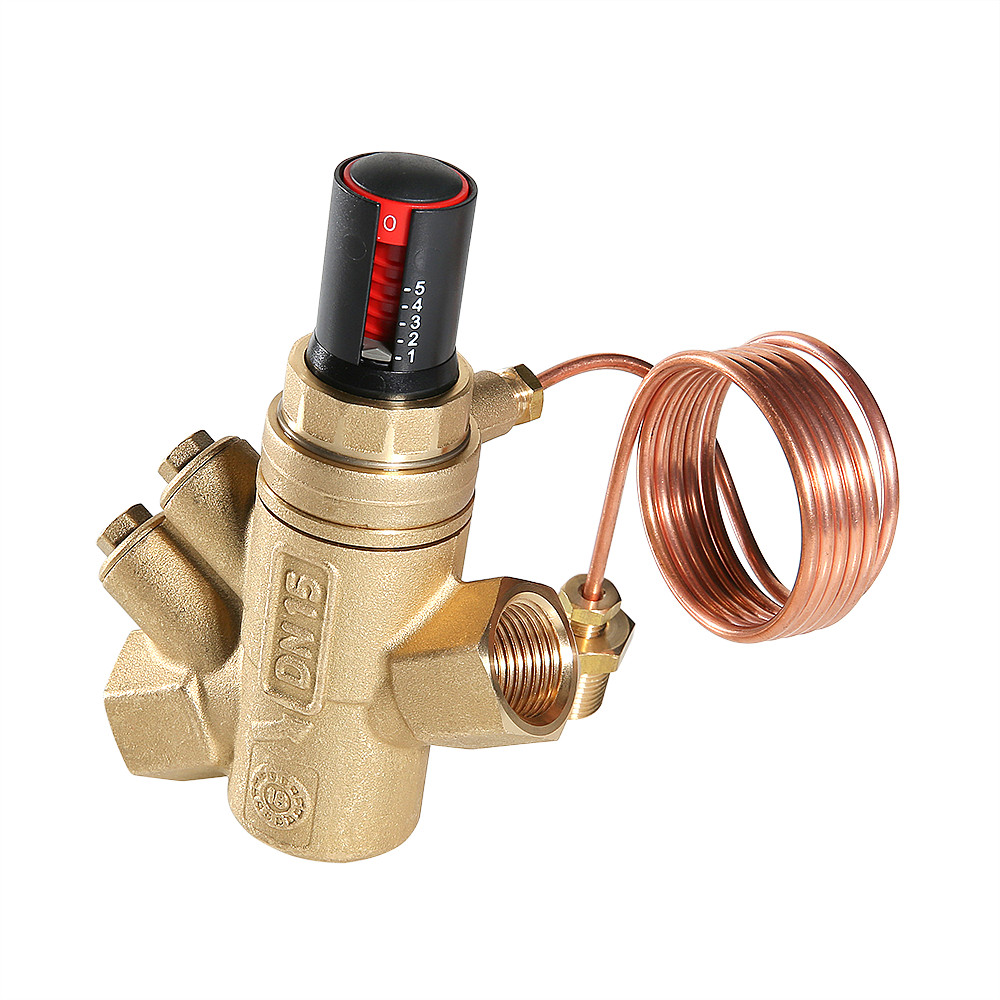

Автоматический регулятор перепада давления регулируемый 1 1/4” 5-60 кПа

(VT.043.G) Автоматический регулятор перепада давлений регулируемый VT.043 предназначены для поддержания в динамическом режиме заданного перепада давлений (ΔРн) в двухтрубных системах отопления и охлаждения с переменным расходом.

Данные регуляторы позволяют поддерживать требуемый перепад давления (ΔРн) на участке между регулятором и точкой подключения импульсной трубки, тем самым ограничивая расход рабочей среды через регулируемый участок.

Основное назначение регуляторов – совместная работа с балансировочными клапанами VT.054 в двухтрубных системах отопления. При этом балансировочным клапаном VT.054 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре (ΔРу), а регулятором перепада давлений поддерживается расчетный перепад давления по этому участку (ΔPн). В случае, когда применение балансировочного клапана не требуется, импульсную трубку рекомендуется подключать к шаровому крану с дренажом и воздухоотводчиком VT.245, имеющему патрубки с внутренней резьбой 1/4” (см. примеры применения).

Корпус автоматического регулятора перепада давления VT.043 имеет патрубки для подключения электронного прибора, измеряющего перепад давления и расход на клапане.

Картриджи регулятора комплектуются медной импульсной трубкой с адаптером М8 х 1/4” (наружная резьба) для подключения к балансировочному клапану VT.054 или шаровому крану VT.245.
