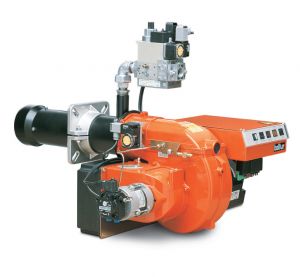

Комбинированная горелка MINICOMIST 11

Комбинированная горелка MINICOMIST 11 Отложить подумать
Код товара: 19256
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Одноступенчатая горелка с диапазоном мощности от 58,4 до 103 кВт.

Артикул: 54730010
Тепловая Мощность Мин: 58,4 кВт
Тепловая Мощность Макс: 103 кВт
Расход Дизеля - Мин. кг/ч: 4,9
Расход Дизеля - Макс. кг/ч: 8,7
Расход Газа (метан) Мин: 5,9 нм³/ч
Расход Газа (метан) Макс: 10,4 нм³/ч
Электропитание: 1ф 230В
Тип регулировки: Одноступенчатая
Вязкость Топлива °E: 1,5
Размер упаковки Д х Ш х В (мм): 770x640x680
Вес НЕТТО/БРУТТО (кг): 20/45

Технические и функциональные характеристики

Горелка для газа/светлых нефтепродуктов.
Одноступенчатая (вкл/выкл).
Способна работать с любым типом камеры сгорания.
Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости
демонтажа горелки с котла.
Ручная регулировка потока.
Возможность добавления газовой рампы с блоком контроля герметичности.
Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним
линейным фильтром и одной форсункой.


Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Один монофазный электромотор для вентилятора и один для насоса.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором
давления и газовым фильтром.
Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
Проверка наличия пламени через UB фотоэлемент.
Контрольная панель, состоящая из переключателей стоп/выкл., переключателя смены топлива, индикаторов работы,
блокировки и использования топлива.
Клеммный блок для подачи электричества и терморегулирования горелки.
Уровень защиты электроустановки IP40.


Дополнительные аксессуары

Оборудование для автоматического переключения топлива.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

575

300

275

205

85

80

510

40-156

95

95

170

-

130-155

M8

115

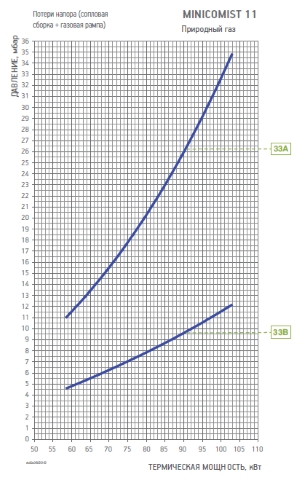

Соответствие горелка рампа:

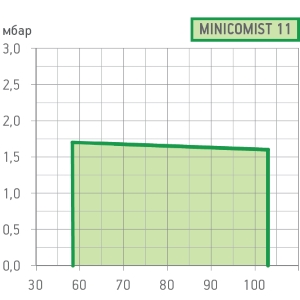

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.



33A



CE/EXP

65





19990466



в комплекте

96000001

-

M2

33B

CE/EXP

360





19990002



в комплекте

-

-

M2

CTV



19990002



в комплекте

-

98000101

M2

Стандартная комплектация:

Жидкотопливный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу.


Примечания:

1) Автоматическое перекрытие доступа воздуха в топку.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность:
природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
дизель: Hi = 42,70 МДж/кг = 10200 ккал/кг
