Газовая горелка BALTUR TBG 800 MC
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Прогрессивно-двухступенчатые с механической модуляцией газовые горелки мощностью от 800 - 8000 кВт.
| Артикул: | 67230020 |
| Тепловая Мощность Мин: | 800 |
| Тепловая Мощность Макс: | 8000 |
| Расход Газа (метан) Мин: | 80 нм³/ч |
| Расход Газа (метан) Макс: | 805 нм³/ч |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двухступенчатая |
| Размер упаковки Д х Ш х В (мм): | 1930x1520x1150 |
| Вес НЕТТО/БРУТТО (кг): | 460 |
Технические характеристики
- Газововая прогрессивно 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
- Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом, опции).
- Диапазон модуляции: 1:10
- Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
- Сопловую сборку можно снять, не снимая горелки с котла
- Фиксированный крепежный фланец.
- Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой.
- Механическая регулировка расхода воздуха посредством электрического сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром.
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Верхнее подсоединение газовой рампы.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с сигнальными лампами.
- Клеммы для подключения электропитания и термостата.
- Клеммы для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Класс электрозащиты: IP54
Размеры горелки:
|
A мм |
А1 мм |
А2 мм |
В1 мм |
В2 мм |
В5 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
1230 |
570 |
660 |
740 |
260 |
310 |
2020 |
720 |
418 |
432 |
520 |
520 |
594 |
M20 |
440 |
Соответствие горелка рампа:

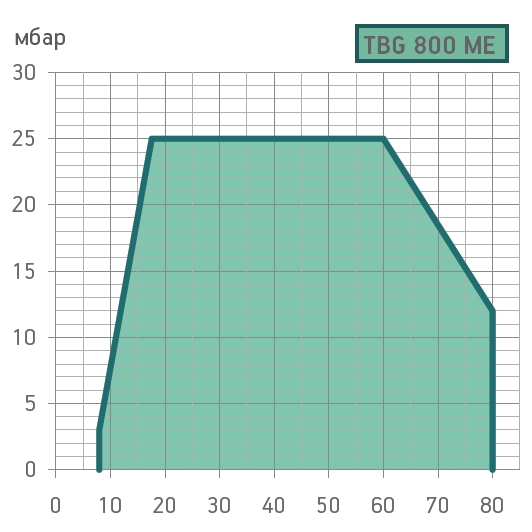

Рабочий диапазон горелки (график):
|
Вид газа |
Кривая на графике |
Версия |
P.Max** мбар |
Исполн. |
Газовая рампа Код. |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
ПРИР. |
171A |
CE/EXP |
500 |
CTV |
19990596
|
в комплекте |
- |
98000101 |
D8 |
|
171B |
CE/EXP |
500 |
CTV |
19990597
|
в комплекте |
- |
98000101 |
D8 |
|
|
171C |
CE/EXP |
500 |
CTV |
19990598
|
в комплекте |
- |
98000101 |
D8 |
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
Примечания
4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV) Газовая рампа с устройством контроля герметичности клапанов.
**) Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
