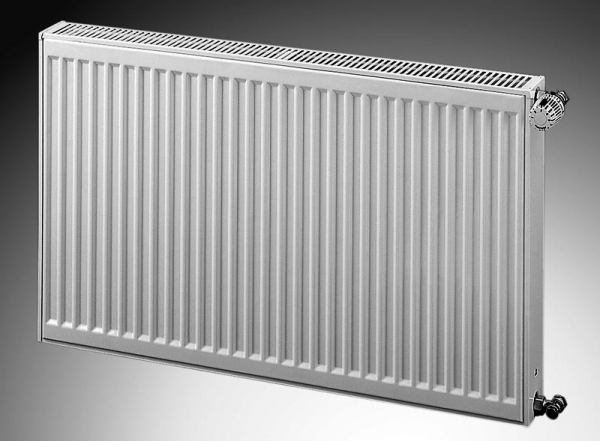

Стальные радиаторы Dia Norm

Панельные стальные радиаторы изготавливают из двух стальных пластин, толщиной 1,25 мм и соединяют сваркой.
Большая площадь пластин увеличивает теплоизлучение радиаторов. Радиатор обычно закрывают кожухом, что придаёт радиатору нарядно-строгий вид. Такие радиаторы работают при давлении до 10 атм, отдают тепла примерно на 20-25% больше, а стоят на столько же меньше, чем алюминиевые секционные радиаторы.
Помимо стандартного монтажного, комплекта, который поставляется вместе с радиатором есть широкая гамма комплектов, позволяющая устанавливать их в напольном исполнении с регулированием расстояния от пола.

Радиаторы Compact имеют только боковую подводку.
Радиаторы Compact Ventil как боковую так и нижнюю подводку

Выберите тип радиатора:

Радиаторы Dia Ventil с боковой и нижней подводкой

Радиаторы Dia Plus с боковой подводкой

Монтаж радиатора

Перед установкой радиатора, при помощи набора для быстрого монтажа, сначала необходимо на расстоянии 72 мм от верхней грани радиатора просверлить в стенке отверстия диаметром 10 мм и в эти отверстия вставить распорные втулки с винтами. Винты, с насаженными белыми дистанционными трубочками, завернуть так, чтобы между стенкой и головкой винта остался зазор примерно 5 мм. После этого крепежные пластины радиатора насадить на головку винта и дистанционной трубочки, винты легко затянуть.

Установка по высоте выполняется сверху отверткой с помощью винта, который опирается в белую трубочку, одетую на крепежный винт. Крепежный винт после установки надежно затянуть.

Дистанционные распорки одеваются согл. рис. снизу на грань радиатора, или же у типа 11 на конвекторную жесть. При помощи регулирующего винта распорки устанавливается правильное расстояние радиатора от стенки.
