Комбинированная горелка GI MIST 1000 DSPNM-D100
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Особенности
Горелка комбинированная прогрессивно-двухступенчатая/модуляционная с механической регулировкой и мощностью от 2500 до 10500 кВт.
| Артикул: | 6717410 |
| Тепловая Мощность Мин: | 2500 кВт |
| Тепловая Мощность Макс: | 10500 кВт |
| Минимальный Расход Мазута кг/ч: | 224 |
| Максимальный Расход Мазута кг/ч: | 941 |
| Расход Газа (метан) Мин: | 251 нм³/ч |
| Расход Газа (метан) Макс: | 1056 нм³/ч |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двухступенчатая |
| Вязкость Топлива °E: | 50 |
| Размер упаковки Д х Ш х В (мм): | 2600x1710x1500 |
| Вес НЕТТО/БРУТТО (кг): | 985/1120 |
Технические и функциональные характеристики
Горелка для газа/тяжелых нефтепродуктов.
Двуступенчатая прогрессивная.
Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
Способна работать с любым типом камеры сгорания.
Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости
демонтажа горелки с котла.
Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с
задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
Оборудование для автоматического переключения топлива.
GI MIST 1000 DSPNM-D
Включает изоляционную прокладку для крепления к котлу, два шланга, самоочищающийся фильтр линии с ТЭНом;
форсунка не входит в комплект поставки и заказывается отдельно, так как подбирается с учетом требуемой мощности.
Конструктивные характеристики
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Трехфазный электромотор для вентилятора и другой для насоса.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Электрический сервомотор с механическим кулачком для одновременного регулирования воздуха горения и топлива.
Шестеренный насос с регулятором давления.
ТЭН для насоса, клапана регулировки и узла распыления.
Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
Проверка наличия пламени через UB фотоэлемент.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и
соединения с электронным регулятором мощности.
Уровень защиты электроустановки IP40.
GI MIST 1000 DSPNM-D
Часть вентилятора из стали.
Фланец соединения горелки с котлом является фиксированным и оснащен шарниром для облегчения демонтажа узла
распыления и диска пламени.
Главная газовая рампа оснащена клапаном регулировки, рабочим клапаном, клапаном безопасности и пилотным, блоком
контроля герметичности, реле минимального и максимального давлений, регулятором давления и газовым фильтром.
Газовая рампа для розжига горелки оснащена клапаном функционирования и безопасности, реле минимального
давления, регулятором давления и газовым фильтром.
Два последовательных электронагревателя, установленных на раме и состоящих из клапана антигаз, самоочищающегося
фильтра, термометра, электронного регулятора температуры и предохранительного термостата.Бортовой параллельный
модуль и отдельная панель управления состоящая из:Переключатель старт/стоп.Переключателя ручн/автомат. и
мин./макс.Переключателя смены топлива.Контрольные лампочки функционирования, срабатывания ТЭНов
подогревателя и топлива.
Варианты по запросу
По дополнительному запросу горелка может оснащаться дополнительным подогревателем мазута, работающим на паре.
При работе на полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Размеры горелки:
.jpg)
|
A мм |
А1 мм |
А2 мм |
В мм |
В1 мм |
В2 мм |
В3 мм |
В4 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
1600 |
800 |
800 |
1260 |
855 |
405 |
450 |
575 |
2350 |
440 |
480 |
685 |
685 |
- |
630 |
M16 |
495 |
Соответствие горелка рампа:
.jpg)

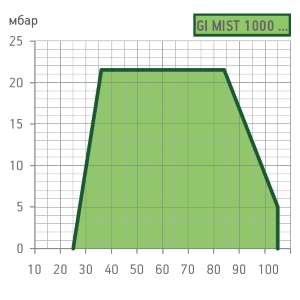

Рабочий диапазон горелки (график):
.jpg)
Стандартная комплектация:
Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления горел ки к котлу.
Опции:
Предварительный подогрев топлива паром
В комплект горелки необходимо включить форсунку полем регулирования 1+/- 3.
Функционирование в модуляционном режиме: необходимо добавить регулятор мощности RWF40 и датчик температуры и давления.
Примечания:
4) Автоматическое перекрытие доступа воздуха в топку.
8) Подготовка к автоматическому переключению вида топлива.
9) Регулятор и фильтр для основной газовой рампы поставляются отдельно;
пилотная газовая рампа оборудована регулятором со встроенным фильтром.
**) Минимальное давление на входе в рампу, необходимое для работы
горелки на максимальной мощности при противодавлении в камере
равным 0.
Теплотворная способность:
Природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Мазут: Hi = 40,19 МДж/кг = 9600 ккал/кг
