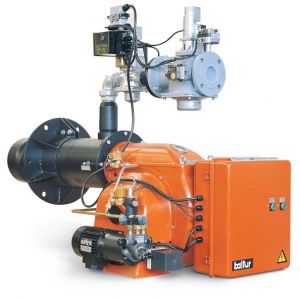

Комбинированная горелка COMIST 300

Комбинированная горелка COMIST 300 Отложить подумать
Код товара: 19265
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Двухступенчатая горелка с диапазоном мощности от 1304 до 3878 кВт.

Артикул: 55160010
Тепловая Мощность Мин: 1304 кВт
Тепловая Мощность Макс: 3878 кВт
Расход Дизеля - Мин. кг/ч: 110
Расход Дизеля - Макс. кг/ч: 327
Расход Газа (метан) Мин: 131 нм³/ч
Расход Газа (метан) Макс: 390 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Вязкость Топлива °E: 1,5
Размер упаковки Д х Ш х В (мм): 2030x1210x990
Вес НЕТТО/БРУТТО (кг): 259/330

Технические и функциональные характеристики

Горелка для газа/светлых нефтепродуктов.
Одноступенчатая (вкл/выкл).
Способна работать с любым типом камеры сгорания.
Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости
демонтажа горелки с котла.
Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для
предотвращения рассеивания тепла в дымоход.
Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
Горелка оснащена фланцем, изоляционной прокладкой для крепления к котлу, двумя шлангами, фильтром линии, тремя
форсункам (двумя для модели COMIST122).
Возможность автоматического перехода на другой вид топлива (по запросу для COMIST122).


Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
теплогенераторам (фиксированный фланец для модели COMIST36).
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
Проверка наличия пламени через UB фотоэлемент.
Уровень защиты электроустановки IP40.
Трехфазный электромотор для вентилятора и другой для насоса.
Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором
давления и газовым фильтром.
Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
Узел распыления с запорной иглой на форсунке (только для модели COMIST 180).
Контрольная панель, состоящая из переключателей стоп/выкл.,переключателя 1/2 ступени, переключателя смены
топлива, индикаторов работы, блокировки и использования топлива.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени.


Варианты по запросу

Оборудование для автоматического переключения топлива

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

1025

545

480

580

220

166

1750

320-500

320

273

440

440

400-540

M20

330

Соответствие горелка рампа:

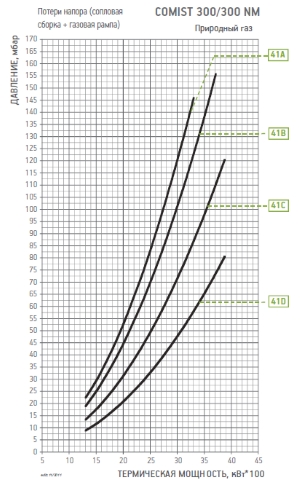

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

41A

CE

500

CTV



19990457



в комплекте

97392410

-

B4

41B

CE

500

CTV



19990459



в комплекте

97392410

-

B4

ПРИР.

41C

CE

500

CTV



19990461



в комплекте

97392410

96005003

B5

41D

CE

500

CTV



19990463



в комплекте

97392410

96005004

B5

Стандартная комплектация:

Жидкотопливный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу.


Примечания:

4) Подготовка к автоматическому переключению вида топлива.
6) Если давление газа на клпане безопасности меньше 12 мбар, то
прессостат минимального давления следует заменить прессоста
том GW50.
7) Регулятор давления газа и газовый фильтр заказываются отдельно.
8) Подготовка к автоматическому переключению вида топлива.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность:
природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
дизель: Hi = 42,70 МДж/кг = 10200 ккал/кг
