Комбинированная горелкаCOMIST 180 DSPNM-D100

Комбинированная горелка COMIST 180 DSPNM-D100 Отложить подумать
Код товара: 19311
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Горелка комбинированная прогрессивно-двухступенчатая/ модуляция с механической регулировкой и мощностью от 688 до 1981 кВт.

Артикул: 5428410
Тепловая Мощность Мин: 688 кВт
Тепловая Мощность Макс: 1981 кВт
Минимальный Расход Мазута кг/ч: 62
Максимальный Расход Мазута кг/ч: 177
Расход Газа (метан) Мин: 69 нм³/ч
Расход Газа (метан) Макс: 199 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Вязкость Топлива °E: 7
Размер упаковки Д х Ш х В (мм): 2030x1210x990
Вес НЕТТО/БРУТТО (кг): 405

Технические и функциональные характеристики

Горелка для газа/тяжелых нефтепродуктов.
Двуступенчатая прогрессивная.
Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
Способна работать с любым типом камеры сгорания.
Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости
демонтажа горелки с котла.
Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с
задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
Оборудование для автоматического переключения топлива.
Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним
линейным фильтром. Форсунки в комплект не входят и заказываются отдельно в зависимости от необходимого потока.


Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Трехфазный электромотор для вентилятора и другой для насоса.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Электрический сервомотор с механическим кулачком для одновременного регулирования воздуха горения и топлива.
Газовая рампа с клапаном регулировки, функционирования, безопасности и пилотный клапаном, блоком контроля
герметичности, реле минимального и максимального давлений, регулятором давления и газовым фильтром.
Шестеренный насос с регулятором давления.
Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
Электрический нагреватель топлива состоящий из клапана антагаз, фильтра, термометра, термостата и устройства
безопасности.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
Проверка наличия пламени через UB фотоэлемент.
Контрольная панель, состоящая из переключателей стоп/выкл., переключателя автомат./ручн. И мин./макс.,
переключателя смены топлива, блока, резистора предварительного нагрева, индикаторов работы, блокировки и
использования топлива.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и
соединения с электронным регулятором мощности.
Уровень защиты электроустановки IP40.


Варианты по запросу

По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на
полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Устройство для предварительного нагрева паром.

Размеры горелки:

A мм

А1 мм

А2 мм

В мм

В1 мм

В2 мм

В3 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

915

465

450

230

450

780

485

1700

330-540

260

245

460

-

400

M20

300

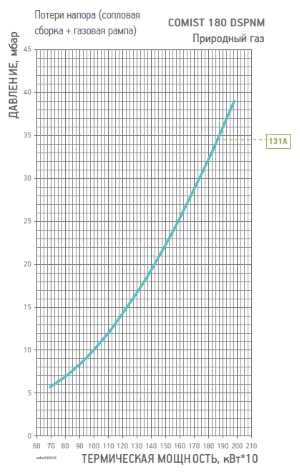

Соответствие горелка рампа:

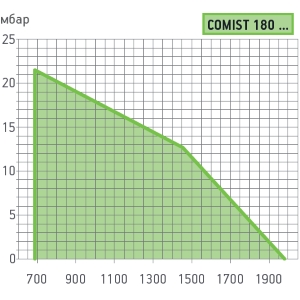

Рабочий диапазон горелки (график):

Стандартная комплектация:

Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления горелки к котлу.


Примечания:

4) Автоматическое перекрытие доступа воздуха в топку.
6) Если давление газа на клапане безопасности меньше 12 мбар, то реле
минимального давления газа следует заменить реле GW50.
8) Подготовка к автоматическому переключению вида топлива.
CTV) Газовая рампа с блоком контроля герметичности клапанов.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность:
Природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Мазут: Hi = 40,19 МДж/кг = 9600 ккал/кг
