Мазутная горелка BALTUR BT 350 DSPN-D100

Горелка мазутная BT 350 DSPN-D100 Отложить подумать
Код товара: 19245
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые/модуляционные мазутные горелки с удлиненной трубой горелки и мощностью от 1284 до 3907 кВт.

Артикул: 2641410
Тепловая Мощность Мин: 1284 кВт
Тепловая Мощность Макс: 3907 кВт
Минимальный Расход Мазута кг/ч: 115
Максимальный Расход Мазута кг/ч: 350
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Вязкость Топлива °E: 100
Размер упаковки Д х Ш х В (мм): 2270x1600x1250
Вес НЕТТО/БРУТТО (кг): 376/466

Технические и функциональные характеристики

Горелка для тяжелых нефтепродуктов.
Двуступенчатая прогрессивная.
Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
Способна работать с любым типом камеры сгорания.
Механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с
котла.
Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с
задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
Возможность использования мазута вязкостью до 50°E при 50°C, добавляя комплект, включающий самоочищающимся
фильтром линии с ТЭНом и термостатом, ТЭН для насоса и клапан регулировки давления.
Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним
линейным фильтром. Форсунки в комплект не входят и заказываются отдельно в зависимости от необходимого потока.


Конструктивные характеристики

При использовании тяжелых нефтепродуктов с низким содержанием серы добавьте комплект (заказывать отдельно)
состоящий из: специального линейного фильтра, гибких шлангов из нержавеющей стали, резистора для насоса,клапана
регулировки давления.
Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Трехфазный электромотор для вентилятора и другой для насоса.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Электрический сервомотор с механическим кулачком для одновременного регулирования воздуха горения и топлива.
Шестеренный насос с регулятором давления.
Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
Проверка наличия пламени через фотосопротивление.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и
соединения с электронным регулятором мощности.
Уровень защиты электроустановки IP40.
Электрический подогреватель топлива включает противогазовый клапан, самоочищающийся фильтр, термометр,
термостат регулировки и минимальный температуры, термостат безопасности (за исключением модели ВТ 120).
Контрольная панель, состоящая из переключателя стоп/вкл, переключателя 1/2 ступени, резистора блока и резистора
предварительного нагрева на индикаторах.


Варианты по запросу

По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на
полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Устройство для предварительного нагрева паром.

Размеры горелки:

A мм

А1 мм

А2 мм

В мм

В1мм

В2мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

1220

695

525

880

660

220

1960

350-560

360

275

440

440

400-540

M20

365

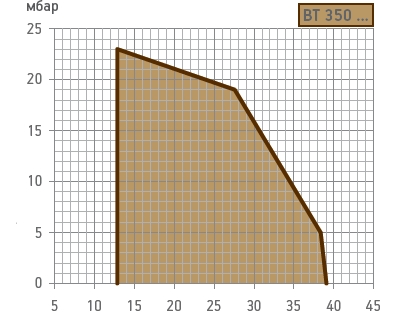

Рабочий диапазон горелки (график):

Стандартная комплектация:

Жидкотопливный фильтр,гибкие топливные шланги, комплект крепления.


Примечания:

4) Автоматическое перекрытие доступа воздуха в топку.
Теплотворная способность мазута: Hi = 40,19 МДж/кг = 9600 ккал/кг
