Мазутная горелка BALTUR BT 350 DSN 4T

Горелка мазутная BT 350 DSN 4T Отложить подумать
Код товара: 19186
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Двухступенчатая горелка с диапазоном мощности от 1284 до 3907 кВт.

Артикул: 2121010
Тепловая Мощность Мин: 1284 кВт
Тепловая Мощность Макс: 3907 кВт
Минимальный Расход Мазута кг/ч: 115
Максимальный Расход Мазута кг/ч: 350
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Вязкость Топлива °E: 7
Размер упаковки Д х Ш х В (мм): 2270x1600x1250
Вес НЕТТО/БРУТТО (кг): 330/420

Технические и функциональные характеристики

Горелка для тяжелых нефтепродуктов.
Двуступенчатая (высокое/низкое пламя).
Способна работать с любым типом камеры сгорания.
Механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с
котла.
Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для
предотвращения рассеивания тепла в дымоход.
Возможность использования мазута вязкостью до 20°E при 50°C, добавляя комплект, включающий:ТЭНы для
насоса.ТЭНы для узла распыления.ТЭНы для электромагнитного клапана 1-й и 2-й ступеней.
При использовании тяжелых нефтепродуктов с низким содержанием серы добавьте комплект (заказывать отдельно)
состоящий из:Специального линейного фильтра.Гибких шлангов из нержавеющей стали, резистора для насоса.Узел
распыления.Электромагнитный клапан 1-й и 2-й ступеней.
BT 250 - 300 - 350 DSN 4T
Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним
линейным фильтром и тремя форсунками.


Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Трехфазный электромотор для вентилятора и насоса.
Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
Блок распыления с закрывающей форсунку шпилькой.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
Проверка наличия пламени через фотосопротивление.
Контрольная панель, состоящая из переключателя стоп/вкл, переключателя 1/2 ступени, резистора блока и резистора
предварительного нагрева на индикаторах.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени.
Уровень защиты электроустановки IP40.
BT 250 - 300 - 350 DSN 4T
Электрический нагреватель топлива состоящий из клапана антагаз, фильтра, термометра, термостата и устройства
безопасности.
Варианты по запросу
По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на
полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Устройство для предварительного нагрева паром.
По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на
полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Устройство для предварительного нагрева паром.

Размеры горелки:

A мм

А1 мм

А2 мм

В мм

В1мм

В2мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

1170

645

525

880

660

220

1960

350-560

360

275

440

440

400-540

M20

365

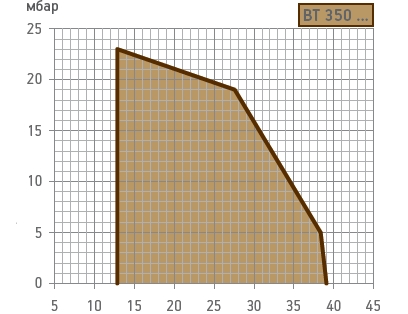

Рабочий диапазон горелки (график):

Стандартная комплектация:

Жидкотопливный фильтр,гибкие топливные шланги, форсунки, комплект крепления.


Опции:

Комплект для подогрева топлива вязкостью до 20°E при 50°C
98000304 для горелки BT 300+350
Комплект для подогрева топлива с низким содержанием серы вязкостью свыше 15°E при 50°C
98000309 для горелки BT 300+350
Паровой подогреватель топлива


Примечания:

4) Автоматическое перекрытие доступа воздуха в топку.
Теплотворная способность мазута:
Hi = 40,19 МДж/кг = 9600 ккал/кг

Материалы для скачивания

Инструкция
Запчасти (2001 год)
Запчасти (2004 год)
Запчасти (2007 год)
Сертификат
