Газовая горелка BALTUR TBG 600 ME

Горелка газовая TBG 600 ME Отложить подумать
Код товара: 18964
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки мощностью от 500 до 6000 кВт.

Артикул: 67200010
Тепловая Мощность Мин: 500 кВт
Тепловая Мощность Макс: 6000 кВт
Расход Газа (метан) Мин: 50 нм³/ч
Расход Газа (метан) Макс: 604 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 1950x1510x1320
Вес НЕТТО/БРУТТО (кг): 280/490

Технические и функциональные характеристики

Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
Функционирование на двух прогрессивных ступенях/модуляционное.
Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40
(заказывается отдельно вместе со специальным набором для модуляции).
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Образование газовоздушной смеси в воздуходувной трубе.
Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих
веществ, в частности оксидов азота (Nox).
Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.


Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой,
позволяющей получить оптимальную линейность открытия воздушной заслонки.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Окошко для контроля пламени.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с
электронным управлением .
Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального
давления, регулятором давления и газовым фильтром.
Проверка наличия пламени через ионизацию электродов.
Высоконадежные разъемы для соединения с газовой рампой.
7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем
для управления второй ступенью или электронным регулятором мощности.
Подготовлена для подключения к микроамперметру с ионизационным кабелем.
Электропроводка класса защиты IP44.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

1230

570

660

740

260

310

2000

700

418

432

520

520

594

M20

440

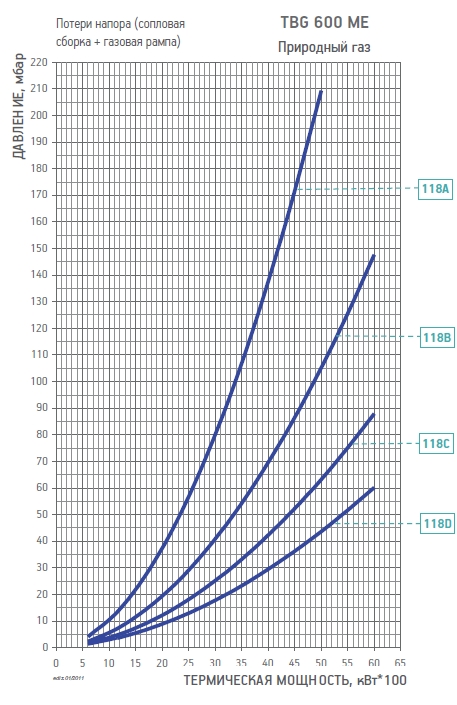

Соответствие горелка рампа:

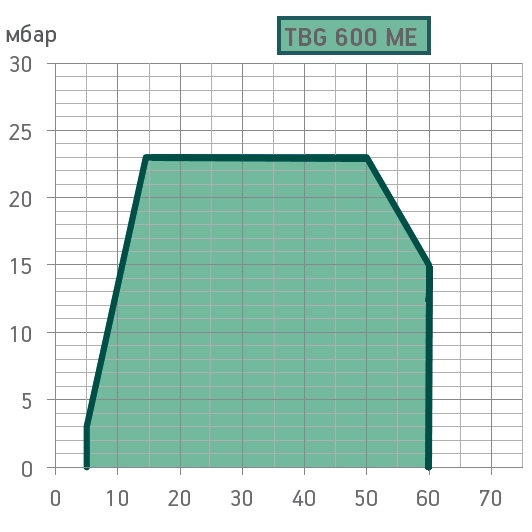

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

118A

CE/EXP

500

CTV



19990541



в комплекте

-

в комплекте

D4

118B

CE/EXP

500

CTV



19990542



в комплекте

-

в комплекте

D4

118C

CE/EXP

500

CTV



19990543



в комплекте

-

в комплекте

D4

118D

CE/EXP

500

CTV



19990544



в комплекте

-

в комплекте

D4

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка).

Примечания

4) Горелка оборудована устройством автоматического закрытия воздушной заслонки.
13) Встроенный контроль герметичности клапанов.
**) Максимальное давление газа на входе в газовую рампу.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
