Газовая горелка BALTUR TBG 1200 ME

Горелка газовая TBG 1200 ME Отложить подумать
Код товара: 18967
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки мощностью от 1200 до 12000 кВт.

Артикул: 67260010
Тепловая Мощность Мин: 1200 кВт
Тепловая Мощность Макс: 12000 кВт
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 1950x1680x1280
Вес НЕТТО/БРУТТО (кг): 440/650

Технические характеристики

  • Газововая прогрессивно 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
  • Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом, опции).
  • Диапазон модуляции: 1:11
  • Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676
  • Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
  • Сопловую сборку можно снять, не снимая горелки с котла
  • Фиксированный крепежный фланец.
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
  • Воздухозаборник с воздушной заслонкой.
  • Регулировка расхода воздуха посредством электрического сервопривода.
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
  • Использован материал снижающий шум вентилятора.
  • Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром.
  • Штекеры горелка/рампа с защитой от неправильного подключения.
  • Нижнее подсоединение газовой рампы.
  • Ионизационный контроль пламени с разъемом для подключения микроамперметра.
  • Панель управления с сигнальными лампами.
  • Клеммы для подключения электропитания и термостата.
  • Клеммы для управления второй ступенью горелки или подключения электронного регулятора мощности.
  • Класс электрозащиты: IP54.

Размеры горелки:

A мм

А1 мм

А2 мм

B мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

1455

695

760

1130

780

350

-

2290

730

485

503

685

-

630

M20

515

Соответствие горелка рампа:

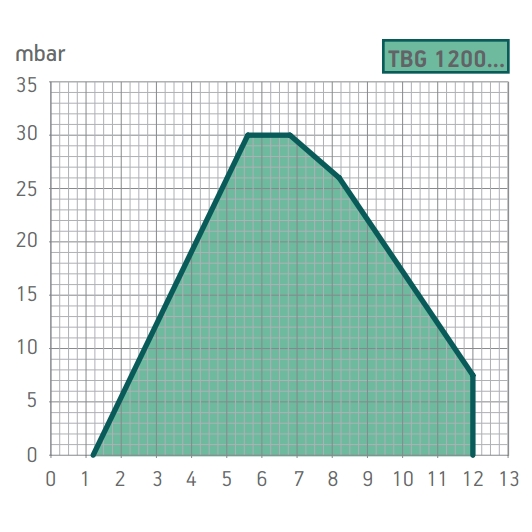

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

189A

CE/EXP

500

CTV



19990606



в комплекте

-

98000101

D8

189B

CE/EXP

500

CTV



19990607



в комплекте

-

98000101

D8

189C

CE/EXP

500

CTV



19990608



в комплекте

-

98000104

D8

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка).

Примечания

4)    Горелка оборудована устройством перекрытия доступа воздуха в топку.
11)    Газовая рампа должна быть укомплектована блоком контроля герметичности клапанов согласно EN676 (заказывается отдельно)
CTV)    Газовая рампа с устройством контроля герметичности клапанов.
**)    Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
