Газовая горелка BALTUR TBG 110 LX ME

Горелка газовая TBG 110 LX ME Отложить подумать
Код товара: 18972
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки с пониженным содержанием вредных выбросов, мощностью от 180 до 1200 кВт.

Артикул: 17600020
Тепловая Мощность Мин: 180 кВт
Тепловая Мощность Макс: 1200 кВт
Расход Газа (метан) Мин: 18,1 нм³/ч
Расход Газа (метан) Макс: 121 нм³/ч
Электропитание: 3ф 400В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 1080x770x700
Вес НЕТТО/БРУТТО (кг): 65/87

Технические и функциональные характеристики

Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива
EN676.
Функционирование на двух прогрессивных ступенях/модуляционное.
Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением .
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным
управлением.
Закрытие воздушной заслонки в положении покоя.
Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
Электрический щит класса защиты IP55.
Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
теплогенераторам.
Высокое модуляционное соотношение: 1:5.
Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.


Конструктивные характеристики

Корпус выполнен из легкого сплава алюминия.
Центробежный вентилятор из легкого сплава алюминия.
Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
оптимальная линейность открытия воздушной заслонки.
Электрический щит выполнен из легкого сплава алюминия.
Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и
тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки
посредством дисплея.
Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный
микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.
Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.
Обнаружение пламени посредством электрода ионизации.
Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального
давления, регулятором давления и газовым фильтром.
"Умные" разъемы горелки/рампы (для защиты от неправильного использования).

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

610

240

370

380

160

200

1315

200-450

224

219

320

320

280-370

M12

235

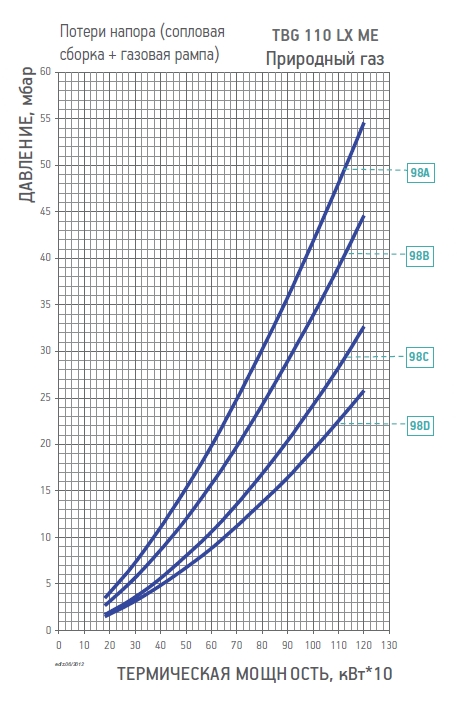

Соответствие горелка рампа:

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

98A

CE/EXP

360

CTV



19990561



в комплекте

96000007

в комплекте

D2

ПРИР.

98B

CE/EXP

360

CTV



19990562



в комплекте

-

в комплекте

D2

ПРИР.

98C

CE/EXP

500

CTV



19990524



в комплекте

-

в комплекте

D2

ПРИР.

98D

CE/EXP

500

CTV



19990525



в комплекте

-

в комплекте

D2

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры.

Примечания

4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
**) Максимальное давление газа на входе в регулятор давления
в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
