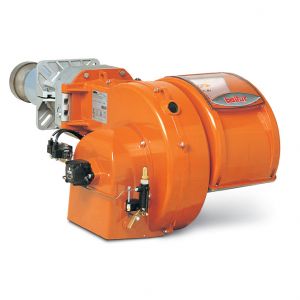

Дизельная горелка BALTUR TBL 85 P

Горелка дизельная TBL 85 P Отложить подумать
Код товара: 19061
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Двухступенчатая дизельная горелка с диапазоном мощности от 200 до 850 кВт.

Артикул: 35800010
Тепловая Мощность Мин: 200 кВт
Тепловая Мощность Макс: 850 кВт
Расход Дизеля - Мин. кг/ч: 16,9
Расход Дизеля - Макс. кг/ч: 72
Электропитание: 3ф 400В
Тип регулировки: Двуxступенчатая
Вязкость Топлива °E: 1,5
Размер упаковки Д х Ш х В (мм): 1080x770x700
Вес НЕТТО/БРУТТО (кг): 58/79

Технические и функциональные характеристики

Горелка для светлых нефтепродуктов.
Двуступенчатая (высокое/низкое пламя).
Способна работать с любым типом камеры сгорания.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Механическая атомизация высокого давления топлива.
Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в
соответствии с нормативом EN676).
TBL 85 - 105 - 130 - 160 - 210 P
Легкое обслуживание благодаря наличию шарнира и открытию горелки в любую сторону (вправо или влево) для удобного
вынимания узла распыления без надобности в демонтаже горелки.
Электрический щит из легкого сплава алюминия, соединяемый посредством 4- и 7-штырькового разъемов.
Электропроводка класса защиты IP55.
Горелки моделей DACA и TBL 210 оснащены устройством закрытия воздушной заслонки при останове горелки во
избежание рассеивания тепла через дымоход.
Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами, фильтром линии, двумя
форсунками, 4-штырьковым и 7-штырьковым разъемами.


Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).
Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
Проверка наличия пламени через фотосопротивление.
Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2
ступени.
Электропроводка класса защиты IP40
TBL 85 - 105 - 130 - 160 - 210 P
Центробежный вентилятор высокой производительности из легкого сплава алюминия.
Воздухозаборник спроектирован так, чтобы достигалась оптимальная линейность потока воздуха при открытии заслонки.
Окошко для контроля пламени.
Трехфазный электромотор для вентилятора и насоса.
Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода, для вариантов
исполнения DACA и TBL 210 при помощи электрического сервопривода.
Щит управления с мнемосхемой функционирования и яркими контрольными лампочками функционирования и
блокировки, выключателем пуска/останова и кнопкой разблокировки горелки.
Электрические соединения выполнены на печатной схеме, включающей тумблер 1-й/2-й ступеней, 7-штырьковый разъем
для соединения линии термостатов горелки, 7-штырьковый разъем для управления второй ступенью.


Варианты по запросу

Устройство закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход,
функционирование на биодизеле.

Размеры горелки:

A мм

А1 мм

А2 мм

В мм

В1 мм

В2 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

670

300

370

510

380

130

1250

175-400

161

159

260

260

225-300

M12

170

Рабочий диапазон горелки (график):

Стандартная комплектация:

Топливный линейный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырех-и семиполярный штекеры.


Примечания:

4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
5) Биодизель в соответствии с Европейскими нормами
EN 14213-FAME.
Номинальная калорийность дизельного топлива:
Hi = 42,70 МДж/кг = 10 200 ккал/кг.
