Газовая горелка BALTUR BTG 20 ME

Горелка газовая BTG 20 ME Отложить подумать
  • Мощность max (кВт): 205
  • Мощность min (кВт): 60
  • Тип регулирования: модулируемая
  • Вес (кг): 17
Номер в каталоге: 17120020
Код товара: 18902
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки, с пониженным содержанием вредных выбросов мощностью от 60 до 205 кВт.

Артикул: 17120020
Тепловая Мощность Мин: 60 кВт
Тепловая Мощность Макс: 205 кВт
Расход Газа (метан) Мин: 6 нм³/ч
Расход Газа (метан) Макс: 20 нм³/ч
Электропитание: 1ф 230В
Тип регулировки: Двухступенчатая
Размер упаковки Д х Ш х В (мм): 780x370x410
Вес НЕТТО/БРУТТО (кг): 17/18

Технические и функциональные характеристики

  • Двуступенчатая прогрессивная.
  • Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
  • Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).
  • Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Добавлено устройство контроля уплотнения клапана.
  • Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, 4-штырьковым и 7-штырьковым разъемами.

Конструктивные характеристики

  • Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
  • Высокоэффективный центробежный вентилятор.
  • Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
  • Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  • Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  • Окошко для контроля пламени.
  • Монофазный электромотор для вентилятора.
  • Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  • Регулировка воздуха на горение посредством шагового электрического сервопривода.
  • Газовая рампа включает:Дисковый затвор, управляемый шаговым электрическим сервоприводом.
  • Моноблочный клапан, включающий рабочий клапан и клапан безопасности.
  • Реле минимального давления/контроль герметичности клапанов, регулятор давления и газовый фильтр.
  • Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором (электронным кулачком) и встроенным блоком контроля герметичности; возможность соединения eBus.
  • Дисплей отображения рабочей последовательности и кода ошибки в случае блокировки горелки.
  • Контроль наличия пламени посредством электрода ионизации, гнездо для соединения микроамперметра.
  • 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4 штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
  • Уровень защиты электроустановки IP40.
  • Звуконепроницаемая защитная крышка.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

303

158

145

275

93

70

695

150-300

127

114

185

185

170-210

M10

135

Соответствие горелка рампа:

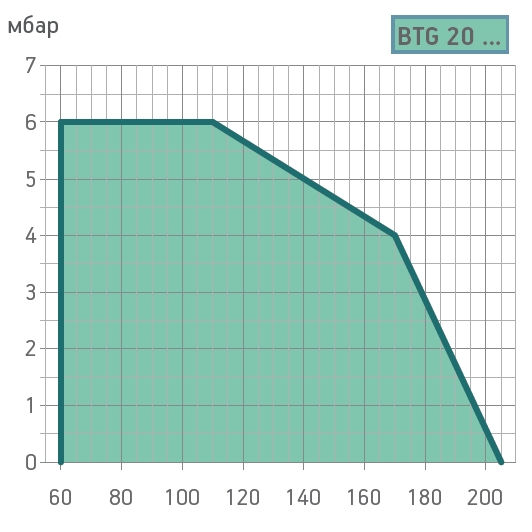

Рабочий диапазон горелки (график):

Вид газа

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

84A

CE/EXP

360

CTV



19990573



в комплекте

-

в комплекте

D2

CTV



19990574



в комплекте

-





ПРИР.

84B

CE/EXP

360

в комплекте

D2

ПРИР.

84C

CE/EXP

360

CTV



19990575



в комплекте

-

в комплекте

D2

Вид газа

Версия

P.Min* мбар.

Исполн.

Газовая рампа Код

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

LPG

CE/EXP

30

CTV



19990573



в комплекте

-

в комплекте

D2













Стандартная комплектация:

Комплект крепления горелки к котлу (фланец, прокладка, 4-х и 7-полярный штекер).


Примечания:

4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
*) Минимальное давление на входе в рампу, необходи мое для работы
горелки на максимальной мощности при противодавлении в камере, равном 0.
**) Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG HI 92 МДж/м3 = 22000 ккал/м3.
