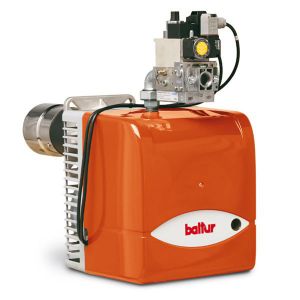

Газовая горелка BALTUR BTG 20 LX

Горелка газовая BTG 20 LX Отложить подумать
  • Мощность max (кВт): 205
  • Мощность min (кВт): 60
  • Тип регулирования: двухступенчатая
  • Вес (кг): 17
Номер в каталоге: 15100010
Код товара: 18900
  • Цена:
    на заказ
  • Профессиональные консультанты
  • Опытные монтажники
  • Оперативная доставка от
    1 дня
  • Любые способы оплаты заказа
  • Обмен или возврат товара
Особенности

Прогрессивно-двухступенчатые с пневматической модуляцией газовые горелки, с пониженным содержанием вредных выбросов мощностью от 60 до 205 кВт.

Артикул: 15100010
Тепловая Мощность Мин: 60 кВт
Тепловая Мощность Макс: 205 кВт
Расход Газа (метан) Мин: 6 нм³/ч
Расход Газа (метан) Макс: 20,6 нм³/ч
Электропитание: 1ф 230В
Тип регулировки: Двухсупенчатая
Размер упаковки Д х Ш х В (мм): 710x370x410
Вес НЕТТО/БРУТТО (кг): 17/18

Технические и функциональные характеристики

  • Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
  • Двуступенчатая прогрессивная.
  • Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Возможность добавления устройства для контроля уплотнения клапана.
  • Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу.

Конструктивные характеристики

  • Часть вентилятора из алюминиевого сплава.
  • Высокоэффективный центробежный вентилятор.
  • Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха и автоматическим закрытием при останове горелки.
  • Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  • Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  • Окошко для контроля пламени.
  • Монофазный электромотор для вентилятора.
  • Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  • Газовая рампа с цельным модуляционным блоком, оснащенная клапаном функционирования и безопасности, реле минимального давления, регулятором давления и газовым фильтром.
  • Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
  • Проверка наличия пламени через ионизацию электродов.
  • Розетка с 7 контактами для электропитания горелки и термостата и розетка с 4 контактами для контроллера второй ступени или для соединения регулятора.
  • Подготовлена для подключения к микроамперметру с ионизационным кабелем.
  • Уровень защиты электроустановки IP40.
  • Звуконепроницаемая защитная крышка.

Размеры горелки:

A мм

А1 мм

А2 мм

В1 мм

В2 мм

В5 мм

С мм

D мм

Е мм

F мм

I мм.

I1 мм

L мм

M мм

N мм

303

158

145

275

93

70

695

150-300

127

114

185

185

170-210

M10

135

Соответствие горелка рампа:

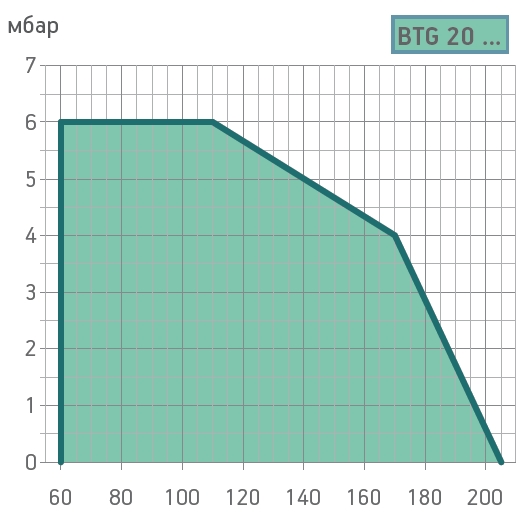

Рабочий диапазон горелки (график):

Вид газа

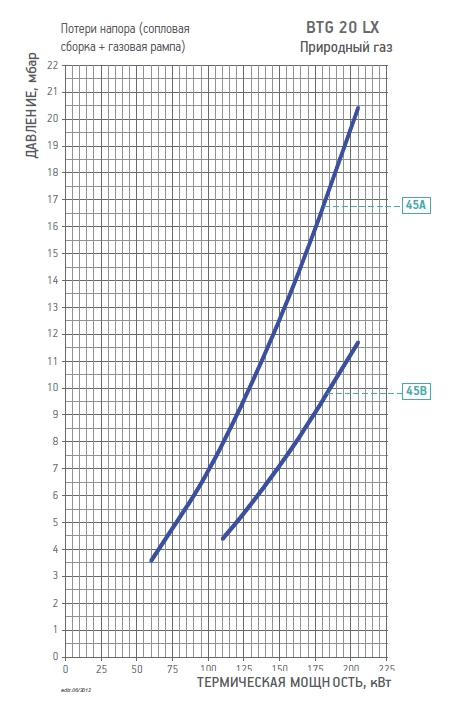

Кривая на графике

Версия

P.Max** мбар

Исполн.

Газовая рампа Код.

Рег.давления газа с фильтром Код

Адаптер горелка/рампа Код

Контроль герметич. клап. Код

Схема.

ПРИР.

45A

CE/EXP

100





19990440



в комплекте

-

-

D3

CTV



19990440



в комплекте

-

98000100

D3

ПРИР.

45A

CE/EXP

360





19990447



в комплекте

-

-

D3

CTV



19990447



в комплекте

-

98000100

D3

ПРИР.

45B

CE/EXP

100





19990441



в комплекте

96000031

-

D3

CTV



19990441



в комплекте

96000031

98000100

D3

Стандартная комплектация:

Комплект крепления горелки к котлу, 4ёх и 7ми полюсные штекеры.


Примечания:

1) Автоматическое перекрытие доступа воздуха в топку.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность природного газа при 0°C, 1013 мбар: Hi =
35,80 МДж/м3 = 8550 ккал/м3.
