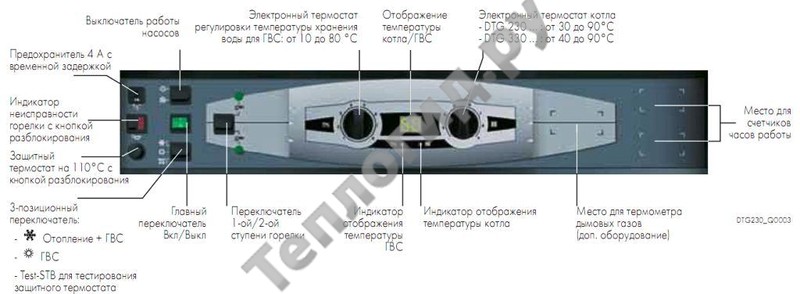

Панель управления В3, устанавливаемая на котлы DTG 230 EcoNOx B3 и DTG 330 EcoNOx B3, позволяет управлять 1-ступенчатой или 2-ступенчатой горелкой. Она содержит устройства контроля и безопасности, позволяющие
обеспечивать работу установки, регулируя её температуру с помощью электронного термостата котла. Панель изначально содержит приоритет производства горячей санитарно-технической воды (датчик ГВС заказывается отдельно, ед. поставки AD 212) для котлов DTG … В3,
подсоединенных к емкостному водонагревателю.

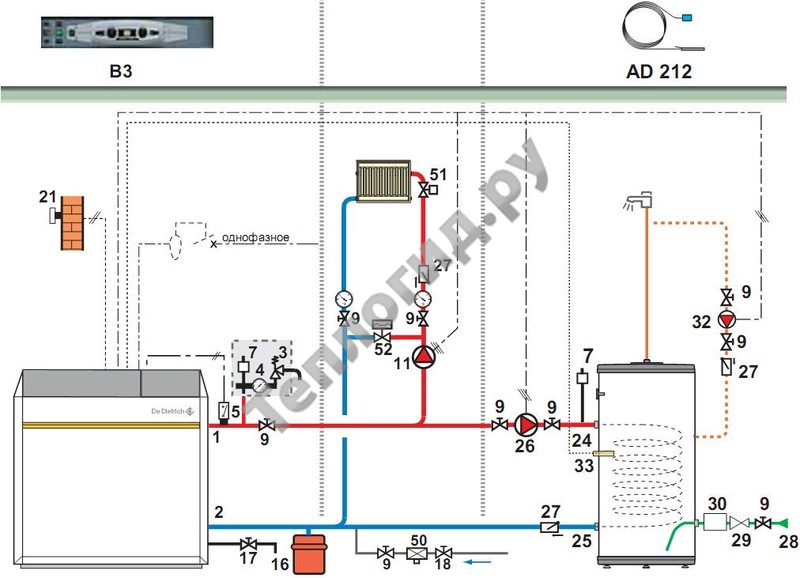

Обозначение к гидравлической схеме

1 Подающая труба системы отопления
2 Обратная труба системы отопления
3 Предохранительный клапан
4 Манометр
5 Реле протока
7 Автоматический воздухоотводчик
8 Ручной воздухоотводчик
9 Вентиль
10 Трехходовой смесительный клапан
11 Циркуляционный насос контура отопления
13 Вентиль для удаления шлама
16 Расширительный бак
17 Кран для слива
18 Заполнение системы отопления
21 Датчик наружной температуры
22 Датчик температуры котловой
воды системы регулирования
23 Датчик температуры подающей линии после трехходовогосмесителя
24 Вход первичного контура (теплообменника) водонагревателя
25 Выход первичного контура (теплообменника) водонагревателя
26 Загрузочный насос водонагревателя
27 Обратный клапан
28 Вход холодной санитарно-технической воды
29 Редуктор давления
30 Опломбированная и тарированная на 7 бар группа безопасности
32 Рециркуляционный насос контура ГВС (необязательно)
33 Датчик ГВС
36 Отсечный клапан с сервоприводом
39 Циркуляционный насос котла
44 Ограничительный термостат на
65°C с ручным сбросом для контура «теплого пола»
49 Контактор является обязательным, если необходимо подключить горелку к сети трехфазного тока, или параметры горелки (230 В) превышают допустимые параметры для панели управления
50 Разделитель
51 Термостатический клапан
52 Дифференциальный клапан (только для системоборудованных 3-х скоростным насосом)
56 Обратная линия контура циркуляции ГВС
61 Термометр
65 Низкотемпературный контур (контур радиаторов или «теплого пола»)
123 Датчик подающей линии каскада В этом примере рекомендованоустанавливать погружной датчик с приемной гильзой (AD 218) на термогидравлический распределитель.
