Описание:

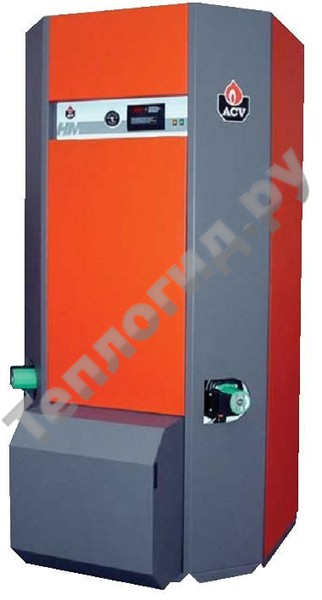

Стальной двухконтурный водогрейный котел. Контур горячего водоснабжения выполнен по принципу «бак в баке». Бак для санитарной горячей воды из нержавеющей стали. Контур отопления оснащен встроенным расширительным баком 8 л, предохранительным клапаном 3 бар, насосом для ускорения рециркуляции теплоносителя внутри котла.

Котел предназначен для работы с модулируемыми газовыми горелками предварительного смешения типа ACV BG 2000 M. Работой котла управляет контроллер MCBA, настройкой которого задаются основные температурные параметры.

На панели управления смонтированы: Термоманометр котловой воды, сетевой выключатель, оптимизатор, устанавливающий периоды времени на нагрев санитарной воды летом.

Термостат максимальной температуры котловой воды отрегулирован на 90°С.
Термостат минимальной температуры котловой воды настраивается в пределах 60-90°С.
Термостат защиты от перегрева срабатывает при 103°С.
Встроенное реле минимального давления на 0,5 бар защищает котел от включения при недостаточном давлении в системе отопления.

Назначение:
Многоквартирные дома и промышленные объекты.
Возможность установки каскада котлов.

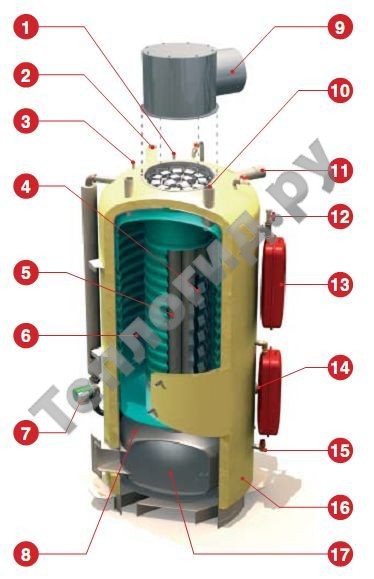

Устройство котла:
1. Датчик температуры NTC3 (вторичный контур).
2. Подача санитарной холодной воды (вторичный контур).
3. Датчики первичного контура NTC1 и NTC2.
4. Турбулизаторы.
5. Дымогарные трубы.
6. Внутренний бак из нержавеющей стали.
7. Циркуляционный насос (2 шт.).
8. Внешний бак из листовой стали с теплоносителем контура отопления.
9. Редукционный конус дымохода с горизонтальным выходом.
10. Выход санитарной горячей воды (вторичный контур).
11. Выход отопления.
12. Кран заполнения первичного контура с обратным клапаном.
13. Расширительный бак (4 шт.).
14. Возврат контура отопления.
15. Предохранительный клапан первичного контура (3 бар).
16. Изоляция из пенополиуретана.
17. Камера сгорания.

Характеристики контура ГВС:
Расчетный режим:
температура греющей жидкости 90°C
температура холодной воды 10°C

Производительность при 40°С: 1745л/10 мин
Производительность при 45°С: 1489л/10 мин

Часовая производительность при 40°С: 6690л/60 мин
Часовая производительность при 45°С: 5667 л/60 мин

Непрерывная производительность при 40°С: 6117 л/мин
Непрерывная производительность при 45°С: 5039 л/мин

Время нагрева до 60°С: 16 мин

Эксплуатационные параметры:

• Максимальное рабочее давление: греющий контур 3 бар; контур ГВС 10 бар
• Максимальная рабочая температура: 90°С
• Электропитание: 220 В, 50 Гц
• Вид топлива:газ
• Теплопроизводительность: 60-220 кВт
• Номинальная полезная мощность: 56.4-200 кВт
• Общий объем: 641 л
• Объем греющего контура (первичный): 241 л
• Поверхность нагрева бака: 5.3 м²
• Потери давления в первичном контуре: 240 мбар
• Присоединение первичного контура:фланец DN50
• Присоединение вторичного контура: 2''
• Вес сухой: 550 кг
• Газоход: 250 мм
• Давление в камере сгорания: 0,2 мбар
