Описание:

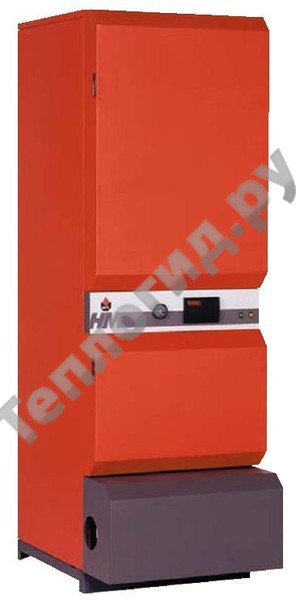

Стальной двухконтурный водогрейный котел. Контур горячего водоснабжения выполнен по принципу «бак в баке». Бак для санитарной горячей воды из нержавеющей стали. Контур отопления оснащен встроенным расширительным баком 8 л, предохранительным клапаном 3 бар, насосом для ускорения рециркуляции теплоносителя внутри котла.

Котел предназначен для работы с модулируемыми газовыми горелками предварительного смешения типа ACV BG 2000 M. Работой котла управляет контроллер MCBA, настройкой которого задаются основные температурные параметры.

На панели управления смонтированы: Термоманометр котловой воды, сетевой выключатель, оптимизатор, устанавливающий периоды времени на нагрев санитарной воды летом.

Термостат максимальной температуры котловой воды отрегулирован на 90°С.
Термостат минимальной температуры котловой воды настраивается в пределах 60-90°С.
Термостат защиты от перегрева срабатывает при 103°С.
Встроенное реле минимального давления на 0,5 бар защищает котел от включения при недостаточном давлении в системе отопления.

Назначение:
Многоквартирные дома и промышленные объекты.
Возможность установки каскада котлов.

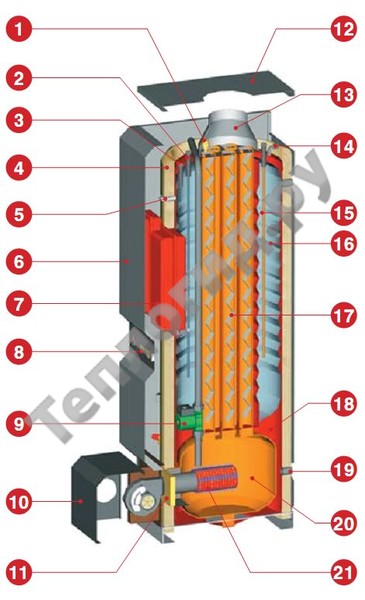

Устройство котла:
1. Автоматический воздухоотводчик.
2. Подача санитарной холодной воды (вторичн.контур).
3. Датчики (температуры) NTC1 и NTC2.
4. Изоляция из пенополиуретана.
5. Кран заполнения первичного контура с обратным клапаном.
6. Передняя панель кожуха.
7. Расширительный бак.
8. Панель управления.
9. Циркуляционный насос.
10. Крышка горелки.
11. Изоляция двери камеры сгорания.
12. Верхняя панель кожуха.
13. Редукционный конус дымохода.
14. Подающая линия отопления.
15. Линия выхода санитарной горячей воды (вторичный контур) с датчиком NTC3.
16. Внутренний бак из нержавеющей стали.
17. Дымогарные трубы и турбулизаторы.
18. Внешний бак из листовой стали с теплоносителем контура отопления.
19. Возврат контура отопления.
20. Камера сгорания.
21. Горелка BG 2000-M/70 или BG 2000-M/100.

Характеристики контура ГВС:
Расчетный режим:
температура греющей жидкости 90°C
температура холодной воды 10°C

Производительность при 40°С: 640 л/10 мин
Производительность при 45°С: 537 л/10 мин

Часовая производительность при 40°С: 2133 л/60 мин
Часовая производительность при 45°С: 1794 л/60 мин

Непрерывная производительность при 40°С: 1835 л/мин
Непрерывная производительность при 45°С: 1573 л/мин

Время нагрева до 60°С: 15 мин

Эксплуатационные параметры:

• Максимальное рабочее давление: греющий контур 3 бар; контур ГВС 10 бар
• Максимальная рабочая температура: 90°С
• Электропитание: 220 В, 50 Гц
• Вид топлива:  газ
• Теплопроизводительность: 20-69,9 кВт
• Номинальная полезная мощность: 18,4-62,9 кВт
• Общий объем: 239 л
• Объем греющего контура (первичный): 108 л
• Поверхность нагрева бака: 3,08 м²
• Потери давления в первичном контуре: 30 мбар
• Присоединение первичного контура: 11/2''
• Присоединение вторичного контура: 3/4''
• Вес сухой: 285 кг
• Газоход: 150 мм
• Давление в камере сгорания: 0,1 мбар
